幌架装

目次

[非表示]
  1. 1.幌カラー バリエーション
          • 2.普通貨物自動車用 幌架装
            • 3.スタンダード幌 普通貨物自動車
                • 4.4柱3方オープン幌 普通貨物自動車
                      • 5.アコーディオン幌 (株)クレオ製 普通貨物自動車
                            • 6.ワンタッチ幌(ウイング幌) (株)メイダイ製 普通貨物自動車
                                  • 7.観葉植物運搬用 スライドカーテン幌 普通貨物自動車
                                        • 8.小型貨物自動車用 幌架装
                                          • 9.スタンダード幌 小型貨物自動車
                                              • 10.4柱3方オープン幌 小型貨物自動車
                                                    • 11.アコーディオン幌 ((株)クレオ製 4ナンバー仕様) 小型貨物自動車
                                                              • 12.ワンタッチ幌(eウイング幌 4ナンバー登録) (株)メイダイ製 小型貨物自動車
                                                                  • 13.観葉植物運搬用 スライドカーテン幌 (1ナンバー登録) 小型貨物自動車
                                                                      • 14.あけたろーシリーズ 小型貨物自動車
                                                                        • 15.軽貨物自動車用 幌架装
                                                                          • 16.スタンダード幌 軽貨物自動車
                                                                            • 17.4柱3方オープン幌 軽貨物自動車
                                                                                    • 18.アコーディオン幌 (株)クレオ製 軽貨物自動車
                                                                                          • 19.あけたろーシリーズ 軽貨物自動車
                                                                                            • 20.幌オプション架装
                                                                                                • 21.オリジナル架装
                                                                                                  • 22.アルミ側板 ルーフとリヤは幌
                                                                                                    • 23.ルーフ フロント開閉タイプ
                                                                                                      • 24.ピックアップトラック用 オリジナル幌
                                                                                                        • 25.お問い合わせ

                                                                                                          幌カラー バリエーション

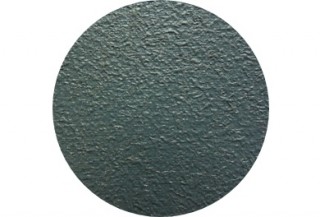

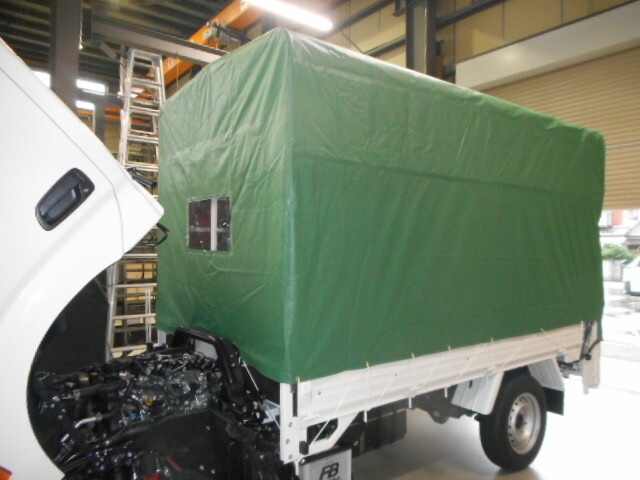

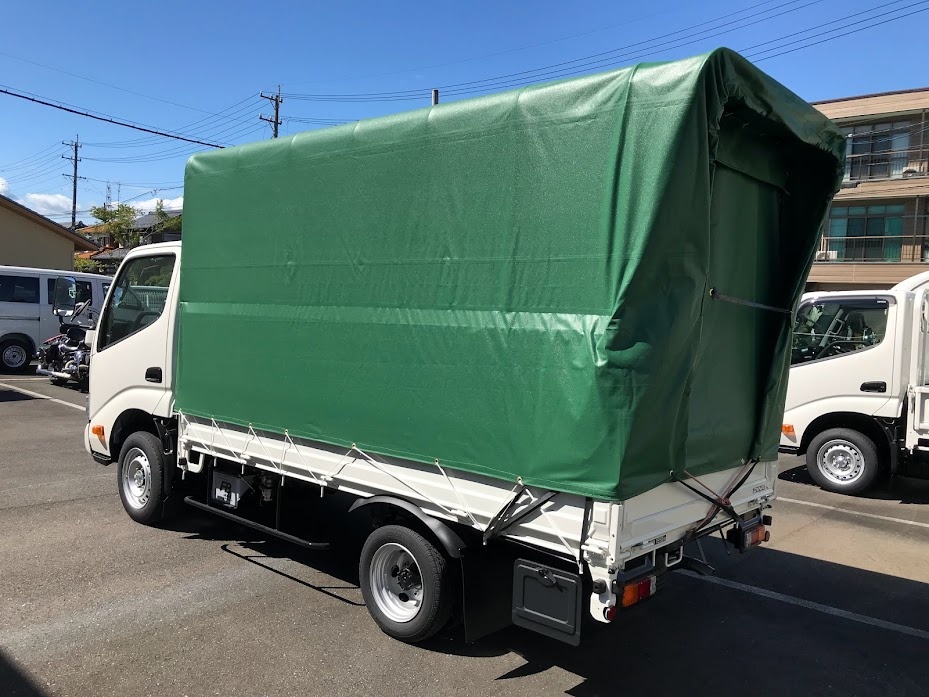

                                                                                                          幌 グリーン

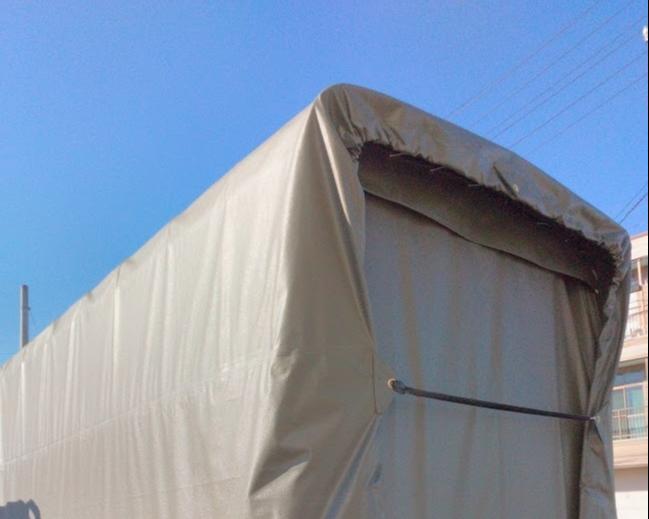

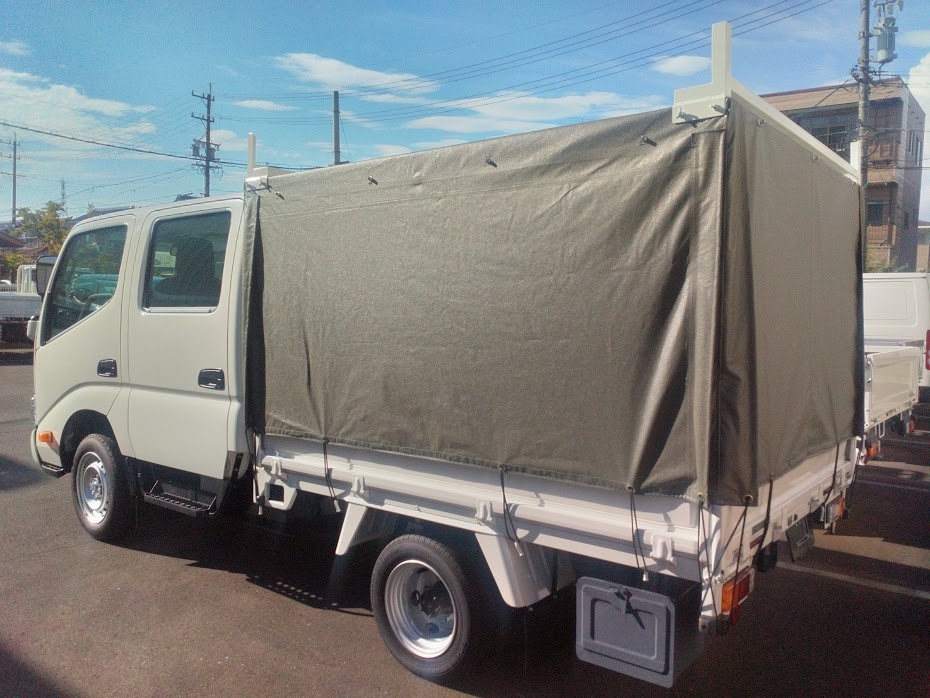

                                                                                                          国防色 幌
                                                                                                          グレー 幌

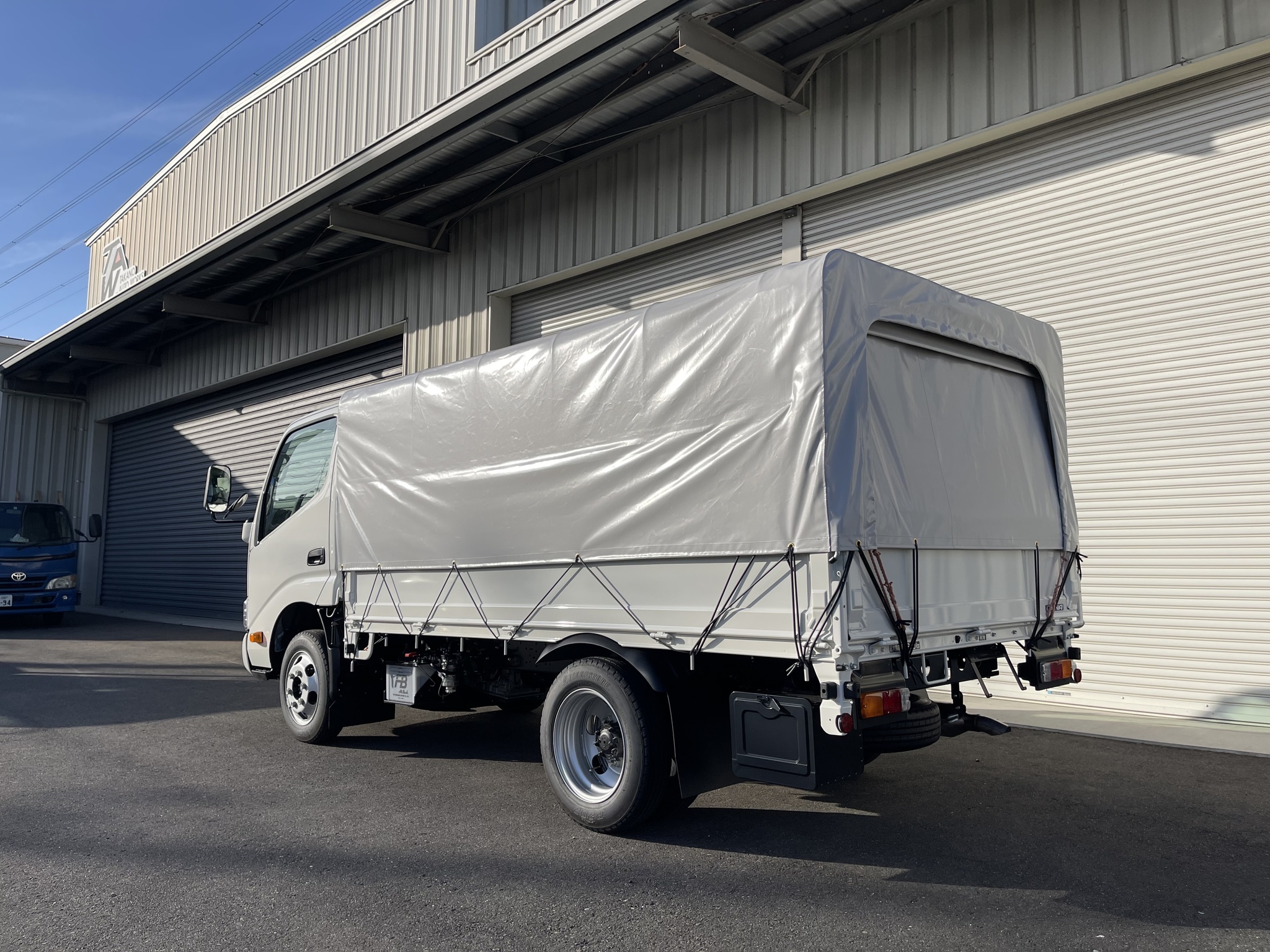

                                                                                                          シルバー 幌
                                                                                                          グリーン

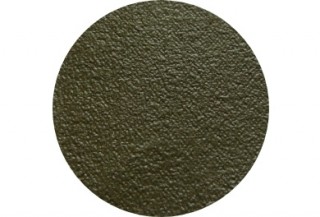

                                                                                                          国防色
                                                                                                          グレー
                                                                                                          シルバー
                                                                                                          最も一般的なカラーです。
                                                                                                          オリーブグリーンに近い配色です。
                                                                                                          少し青みのあるブルーとの中間色です。
                                                                                                          他色より少し金額が高めですが、ハイセンスです。
                                                                                                          幌カラーのサンプルがご希望の方はお送り致します。
                                                                                                          基本色(上記4色)以外の色の幌も対応可能です。

                                                                                                          お気軽にお申し付けください。
                                                                                                          電話 058-372-3800

                                                                                                          普通貨物自動車用 幌架装

                                                                                                          ・スタンダード幌
                                                                                                          ・4柱3方オープン式幌
                                                                                                          ・アコーディオン幌
                                                                                                          ・ワンタッチ幌(ウイング幌)
                                                                                                          ・観葉植物運搬用 スライドカーテン幌

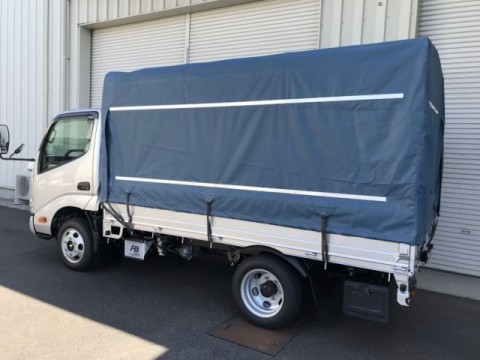

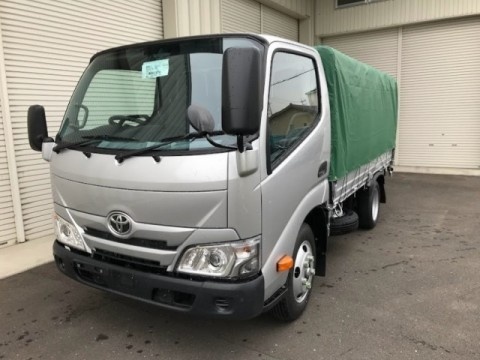

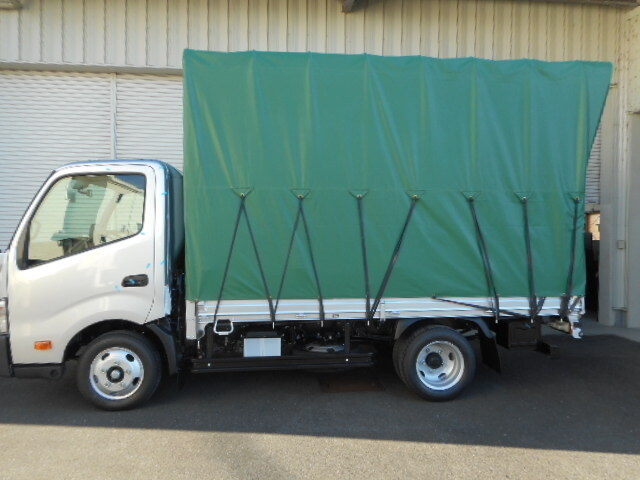

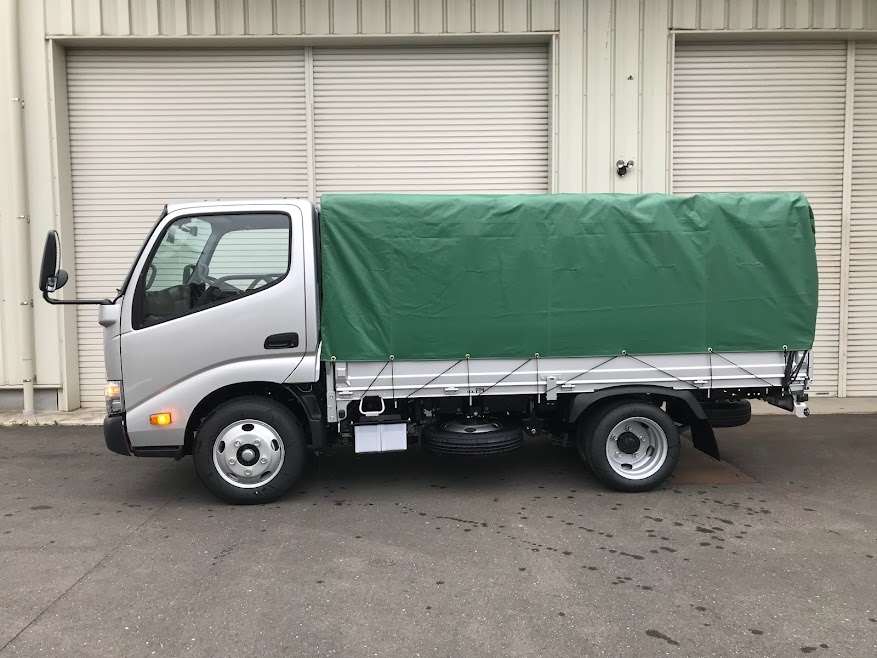

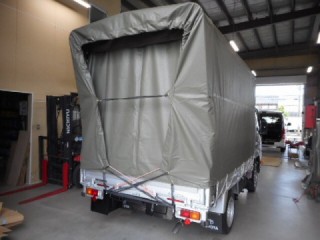

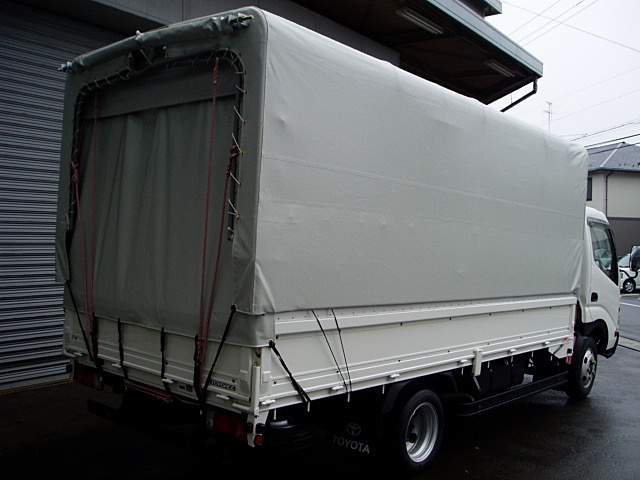

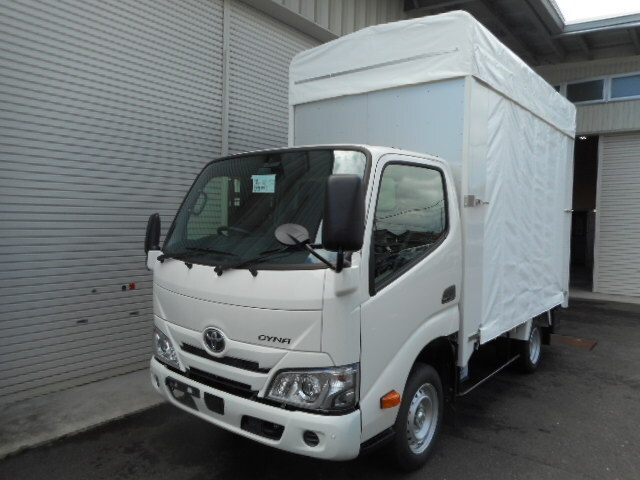

                                                                                                          スタンダード幌 普通貨物自動車

                                                                                                          アオリにパイプステーキを取付け、丸鋼を差し込み式で幌枠を製作します。
                                                                                                          幌の高さ、パイプステーキの高さ、リヤのヒサシの要/不要、幌の素材や色はご相談に応じます。

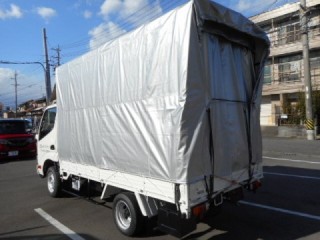

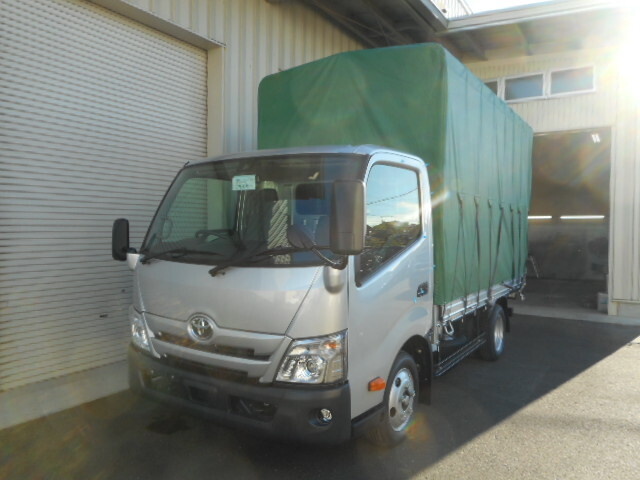

                                                                                                          TOYOTA:ダイナ 高さ 3100mm

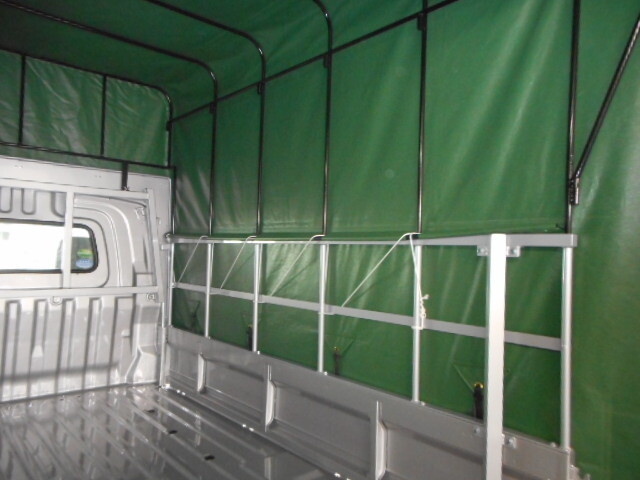

                                                                                                          パイプステーキと幌枠
                                                                                                          巻き込み防止装置(サイドバンパー) 製作取付

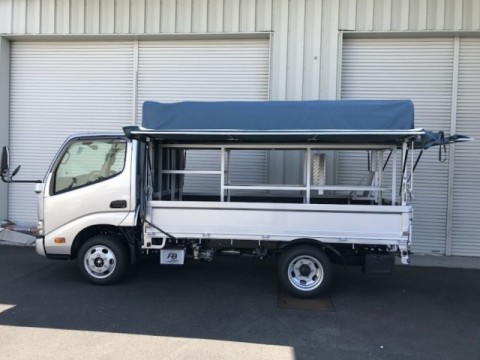

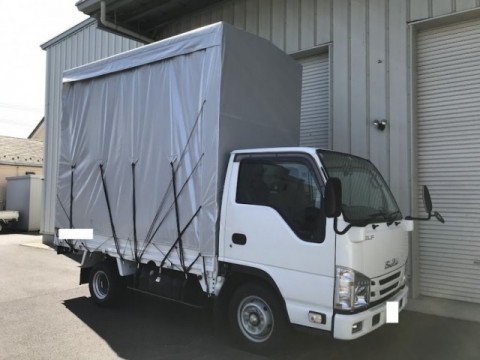

                                                                                                          4柱3方オープン幌 普通貨物自動車

                                                                                                          左右、リヤからの開閉ができます。
                                                                                                          普通貨物車は「カーテンタイプ」があります。

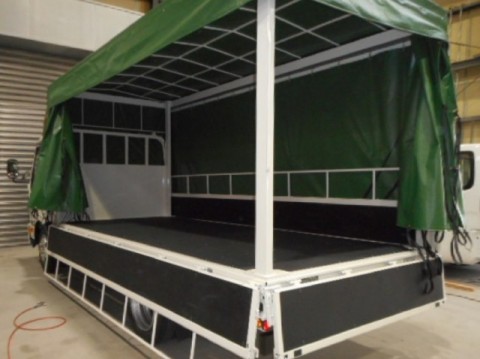

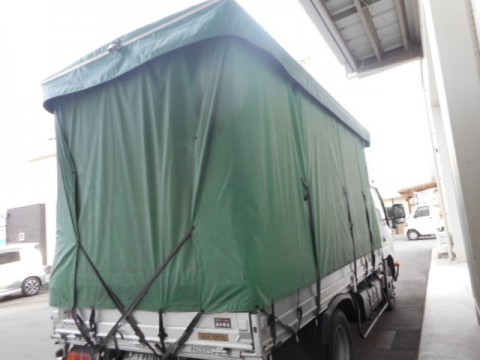

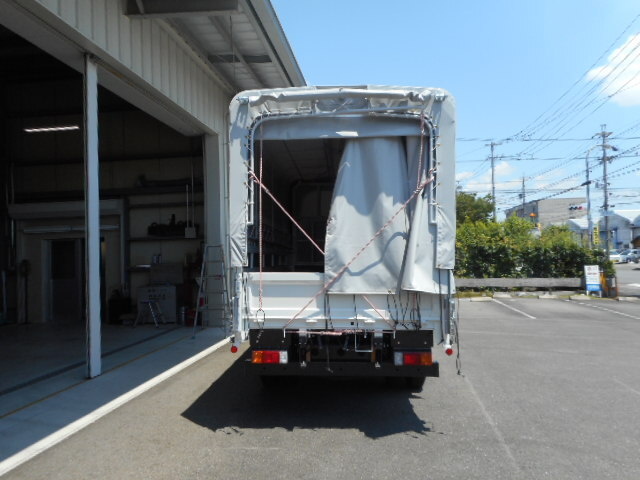

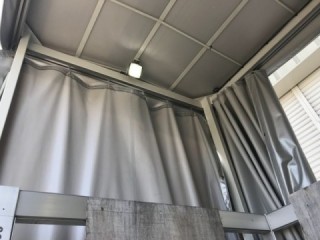

                                                                                                          カーテンタイプ幌
                                                                                                          TOYOTA:ダイナ
                                                                                                          幌がカーテンのように片手で開け閉めできます。3方向からの開閉ができるので、使いたい方面だけ開けられます。
                                                                                                          フォークリフトでの積み込みが可能です。

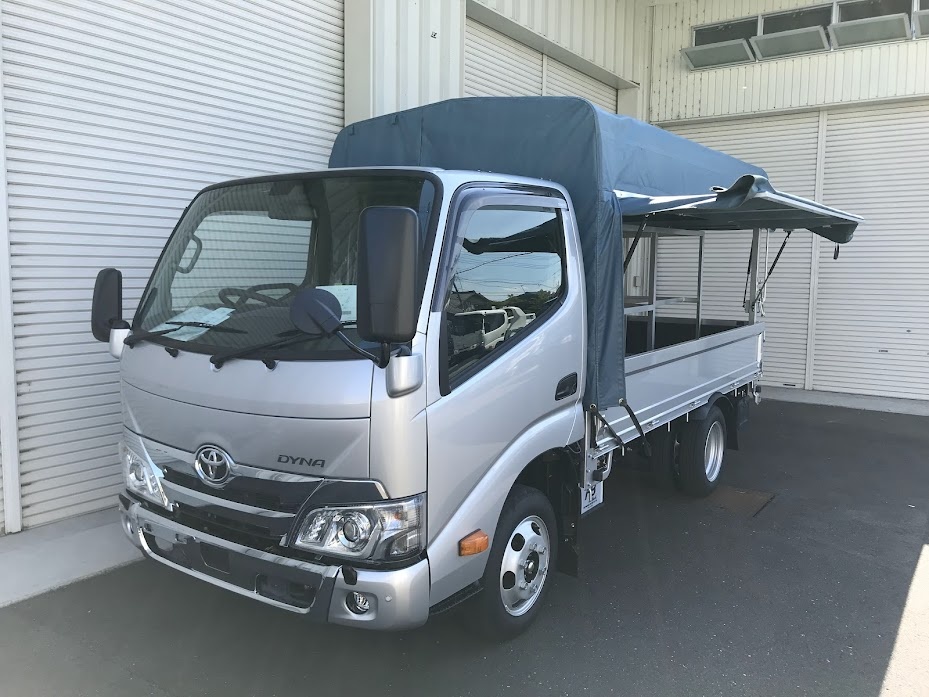

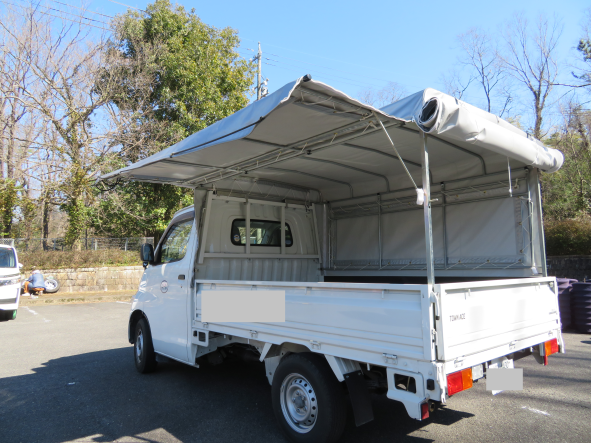

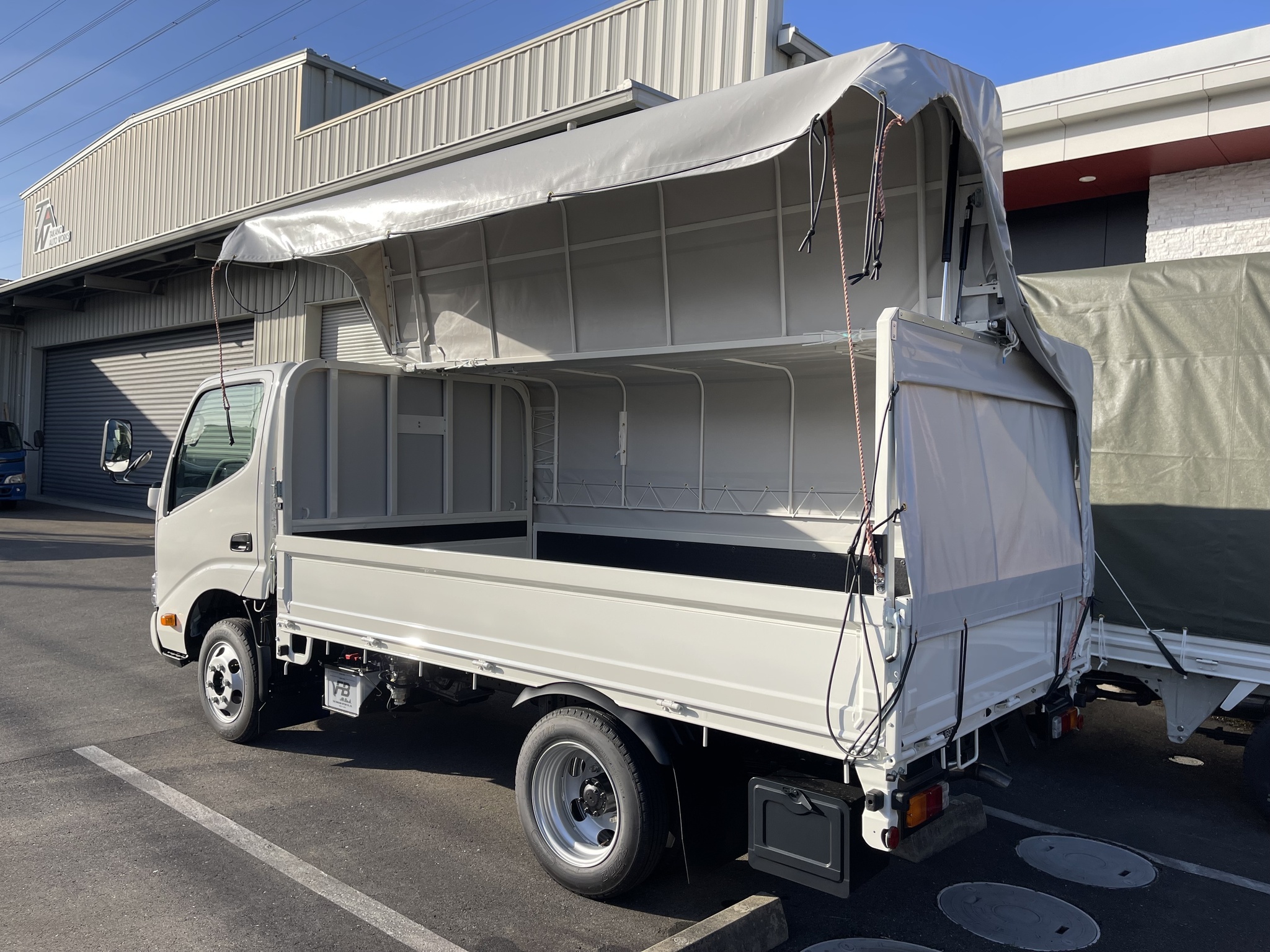

                                                                                                          跳ね上げタイプ幌
                                                                                                          ルーフもしっかりカバーしているので雨漏れの心配も不要です。(風雨や紫外線による、経年変化や経年劣化はします)
                                                                                                          荷台平シート

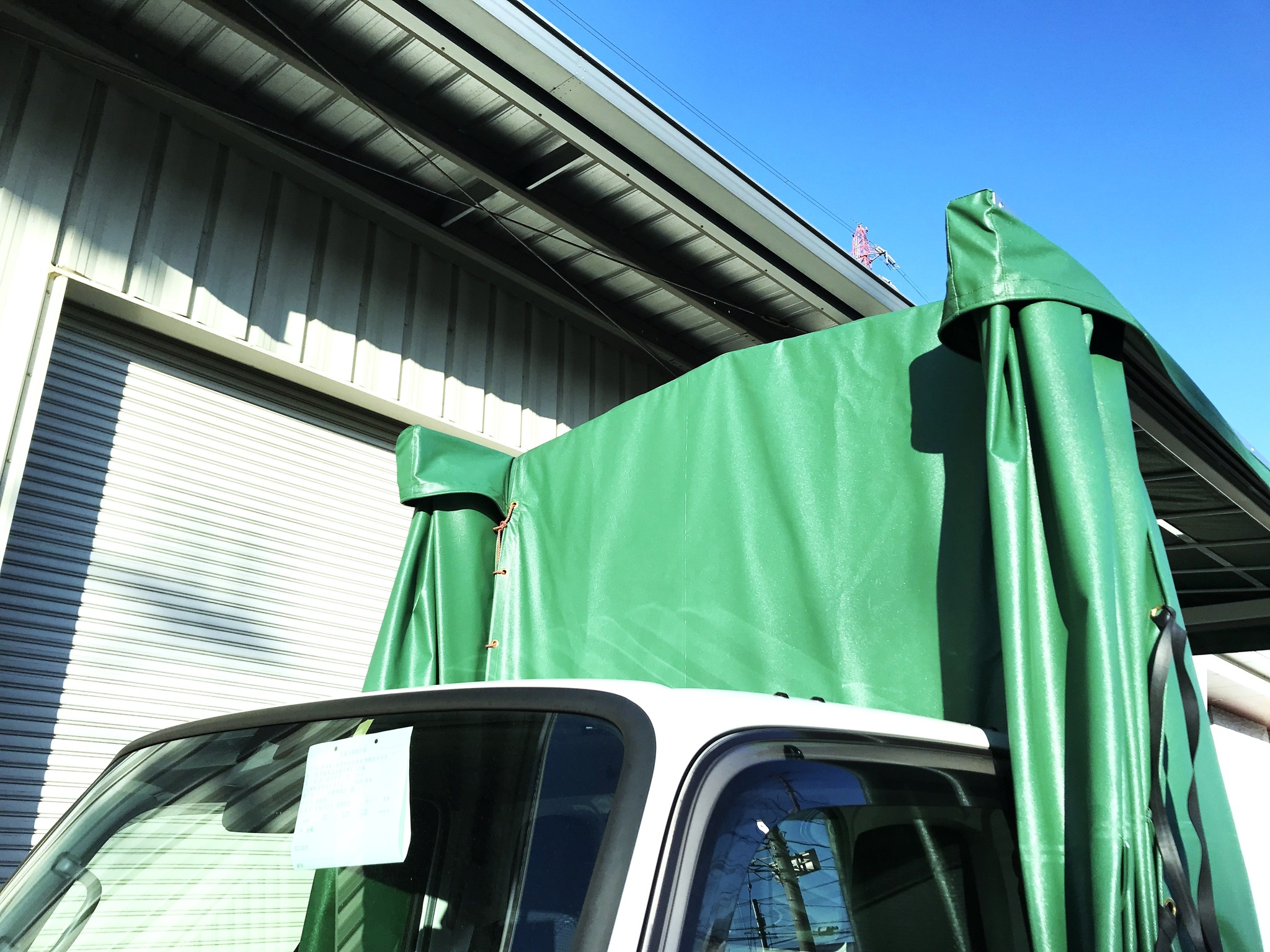

                                                                                                          角出し加工
                                                                                                          側面の幌シートをリヤからフロントへ集め、前方に飛び出した出っ張りに収納できます。開口部がフルに使えます。
                                                                                                          軽トラック幌

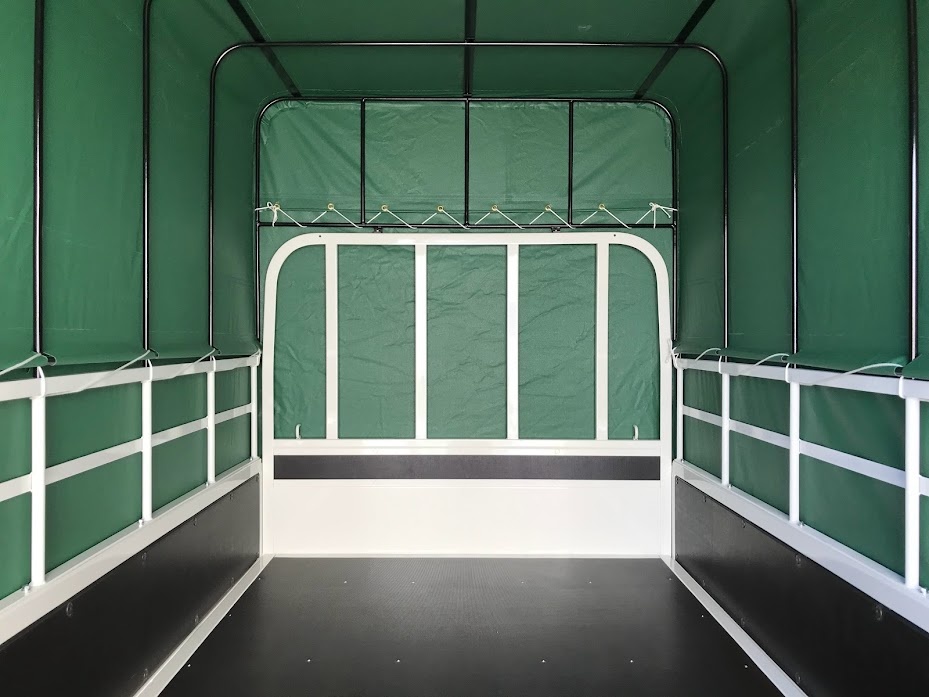

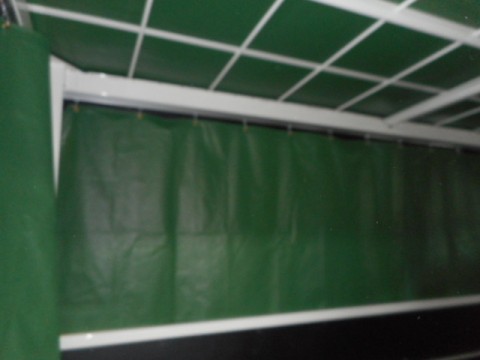

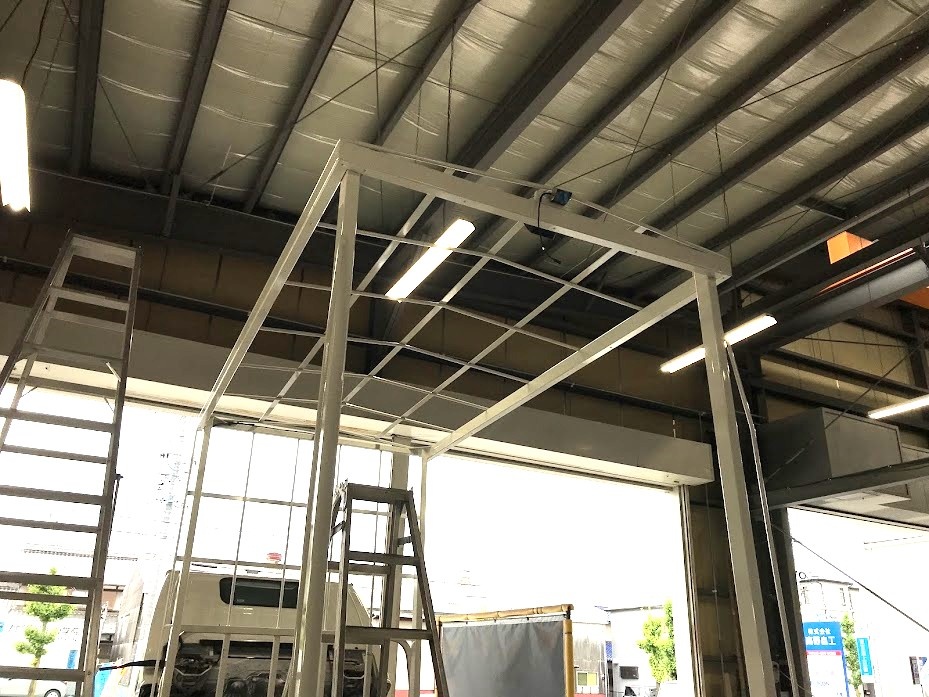

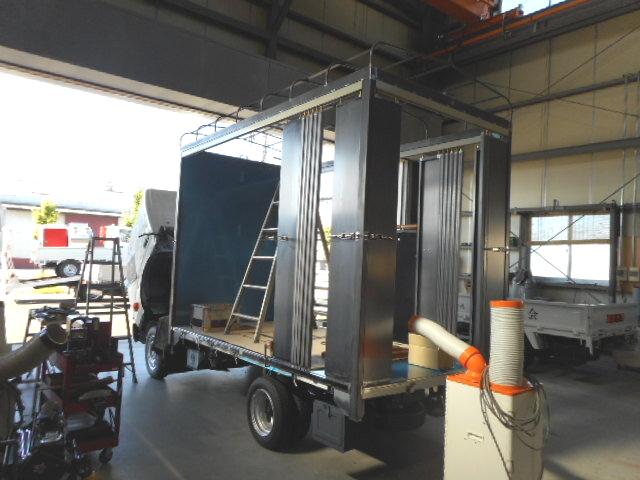

                                                                                                          天井の骨組みは、格子状に作製する為、垂れ下がりません。

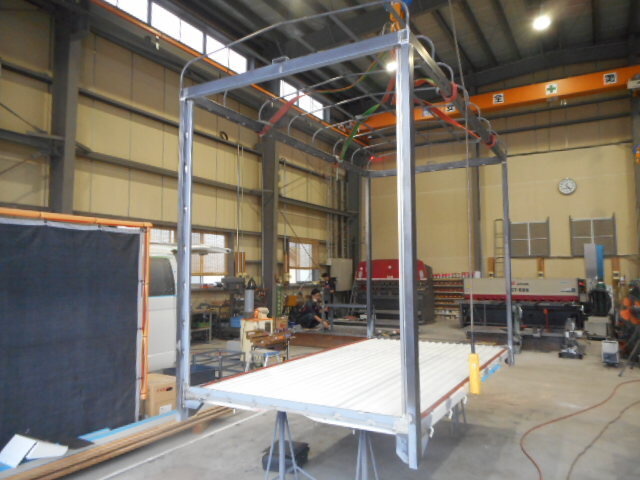

                                                                                                          4隅に丈夫な4本の柱を立てています。荷台との溶接部は厚みのある鋼材を特注しています。

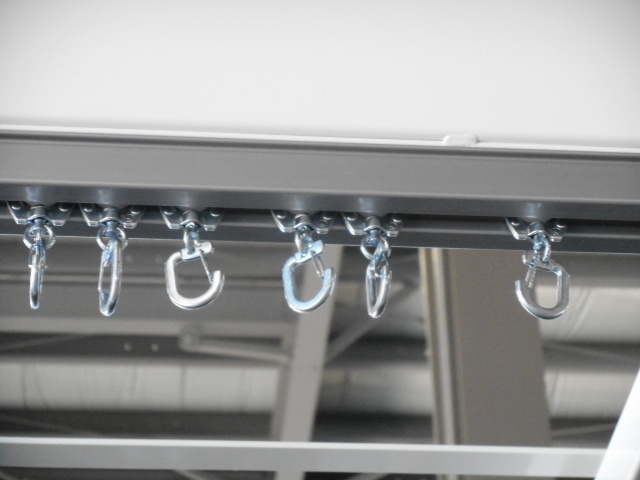

                                                                                                          カーテンレールに専用カーテンランナーを使用し、動きもスムーズ。重い幌シートを吊っています。万が一、ランナーが壊れたら交換も可能です。

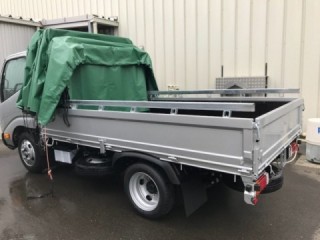

                                                                                                          アコーディオン幌 (株)クレオ製 普通貨物自動車

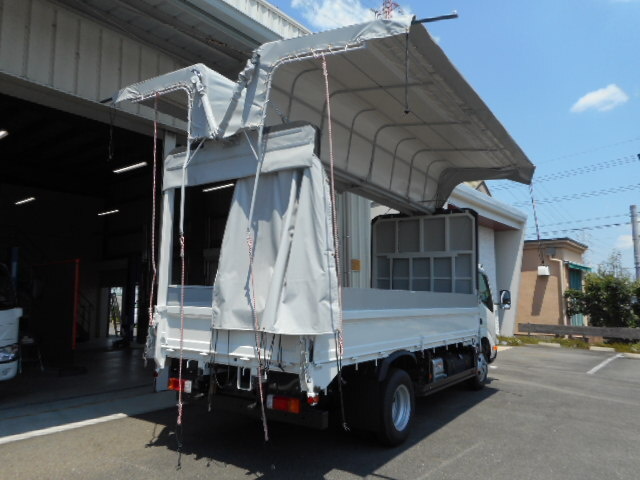

                                                                                                          リヤからフロントまで、幌枠を移動させます。天井が開くのでクレーン等での積載に重宝します。
                                                                                                          アコ-ディオン幌アーチ

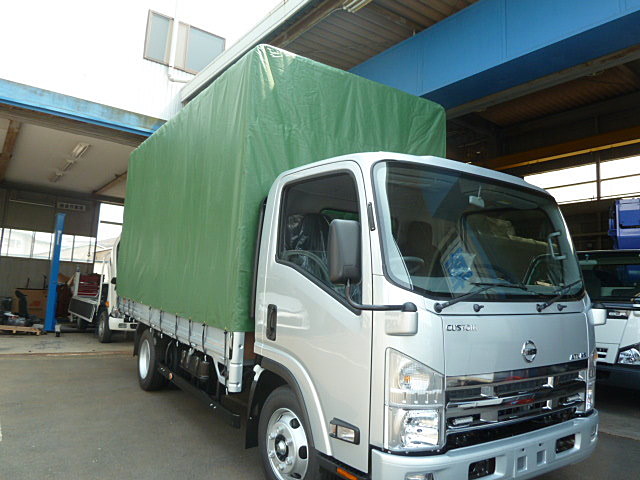

                                                                                                          NISSAN:アトラス
                                                                                                          大きなクルマに丈夫そうな大きな幌。
                                                                                                          たっぷり入りそうです。
                                                                                                          アコ-ディオン幌アーチ

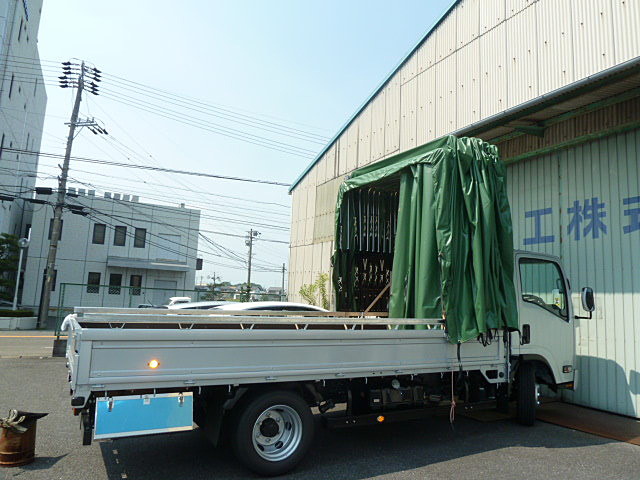

                                                                                                          なんっと〜 後方から幌だけが前方へ畳まれましたヨ。
                                                                                                          アコ-ディオン幌アーチ
                                                                                                          あら〜。全部前へ行っちゃいましたね。
                                                                                                          これは驚きです。こうなるとどんなイイ事があるんでしょう。
                                                                                                          アコ-ディオン幌アーチ

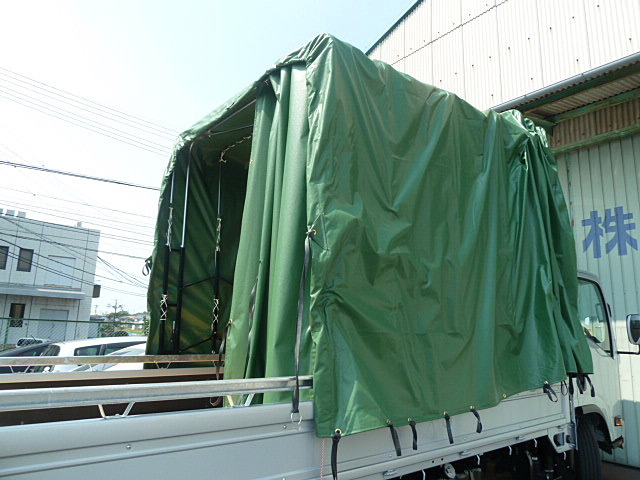

                                                                                                          後方から前方へ畳める幌を【アコーディオン幌アーチ】と称しています。

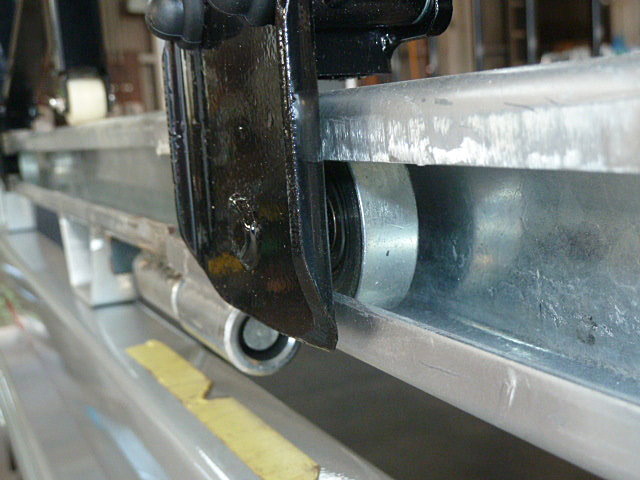

                                                                                                          電動でもなく機械も使わず、一人の力で簡単操作ができる理由はこのローラーにあります。
                                                                                                          アコ-ディオン幌アーチ

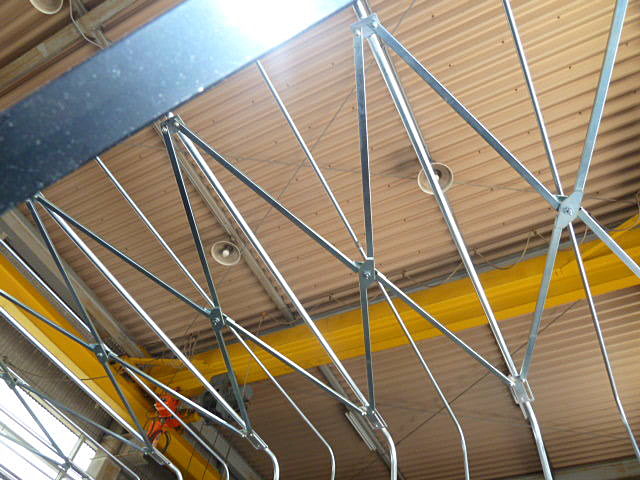

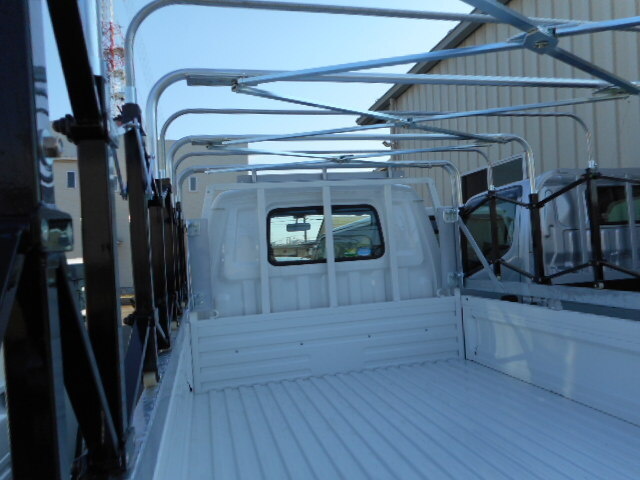

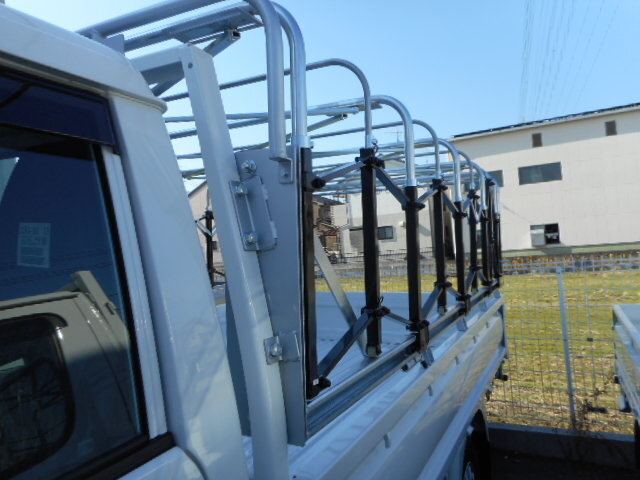

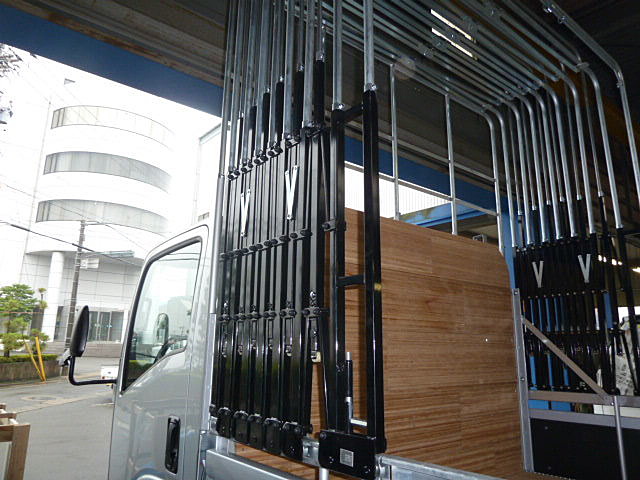

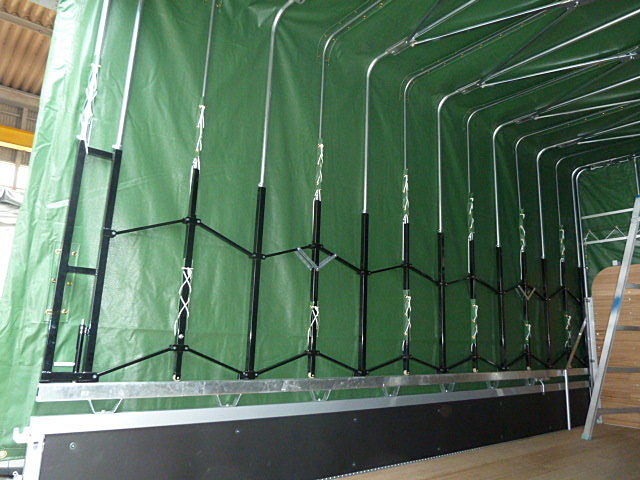

                                                                                                          【アコーディオン幌アーチ】の骨組みはX字の組み合わせにより蛇腹のように伸縮します。
                                                                                                          アコ-ディオン幌アーチ
                                                                                                          【アコーディオン幌アーチ】の天井も同じくX字の組み合わせです。丈夫なX字の金属と更に形を整える丸棒で【アコーディオン幌アーチ】の作動をスムーズにし、幌の歪みを防ぎます。
                                                                                                          【アコーディオン幌アーチ】

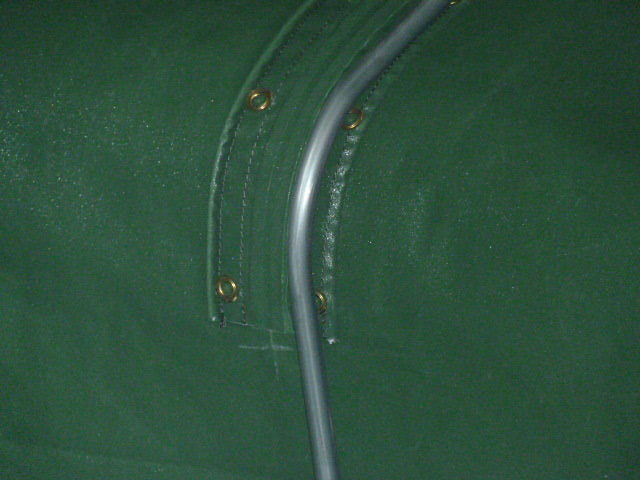

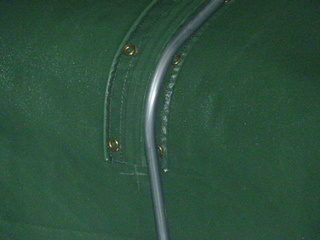

                                                                                                          【アコーディオン幌アーチ】の天井コーナーは擦れたり力が加わりやすく、幌に負担が掛かりますので、「あて布」をして丈夫に仕上げます。
                                                                                                          【アコーディオン幌アーチ】

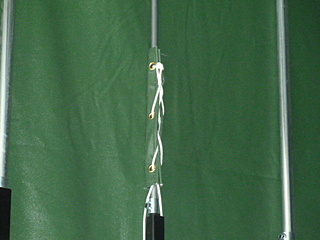

                                                                                                          【アコーディオン幌アーチ】蛇腹部分と幌が離れてはスムーズに動かない為、紐で結わえます。
                                                                                                          【アコーディオン幌アーチ】
                                                                                                          できあがり〜。一本一本の幌棒と幌シートがしっかり密着しています。
                                                                                                          【アコーディオン幌アーチ】
                                                                                                          【アコーディオン幌アーチ】で天井がオープンになるので、一度に沢山の荷物を早く積み込めます。アオリもオープンになります。
                                                                                                          フォークリフトやクレーンでの積み荷に最適です。
                                                                                                          【アコーディオン幌アーチ】

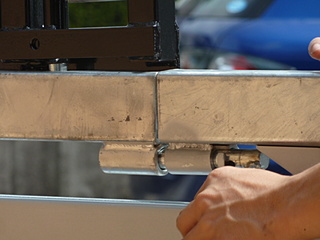

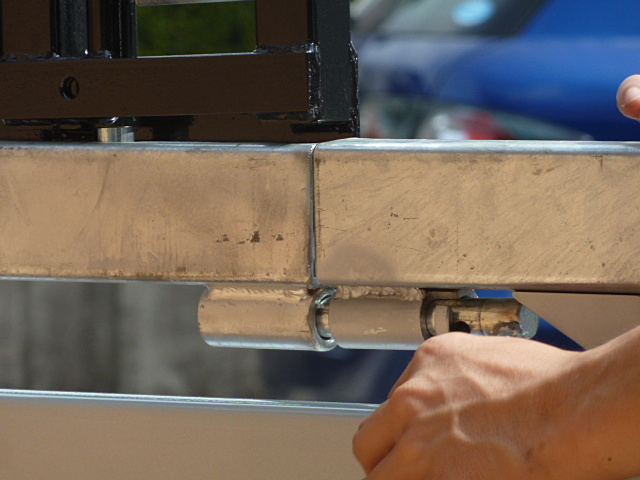

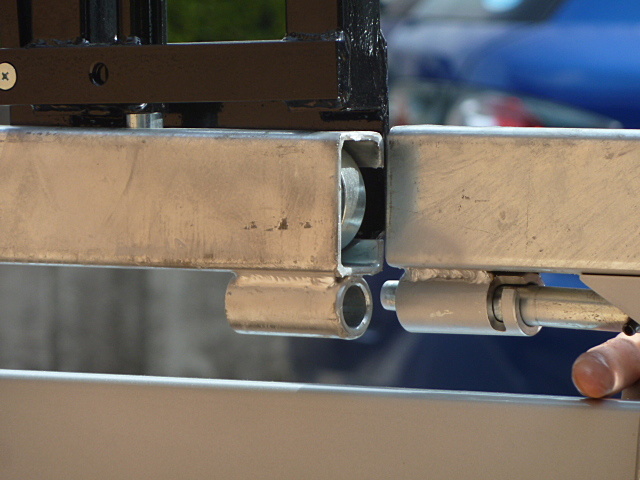

                                                                                                          アオリロック状態。アオリを開くのはワンタッチでOK。
                                                                                                          【アコーディオン幌アーチ】
                                                                                                          アオリロック解除状態。

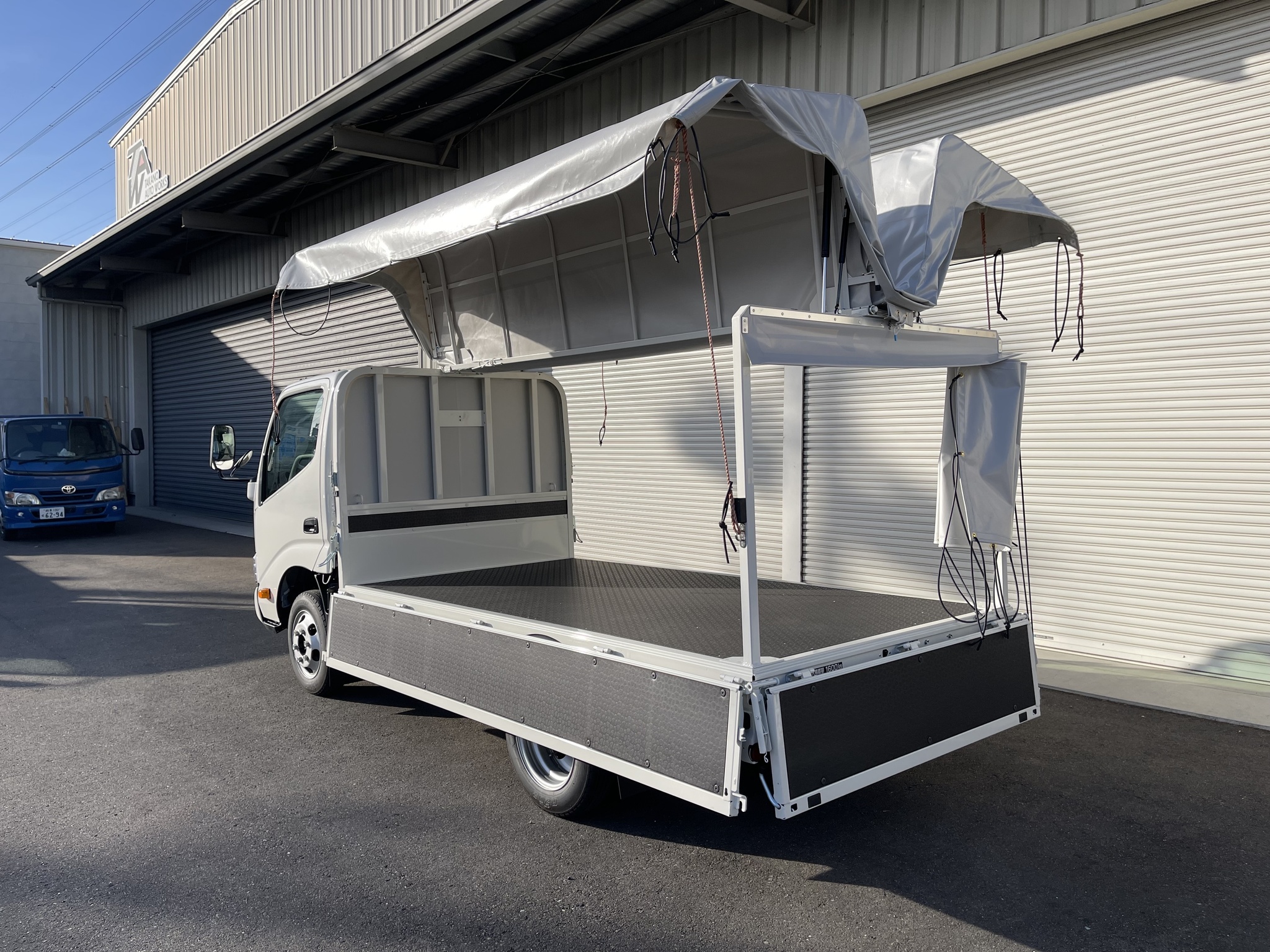

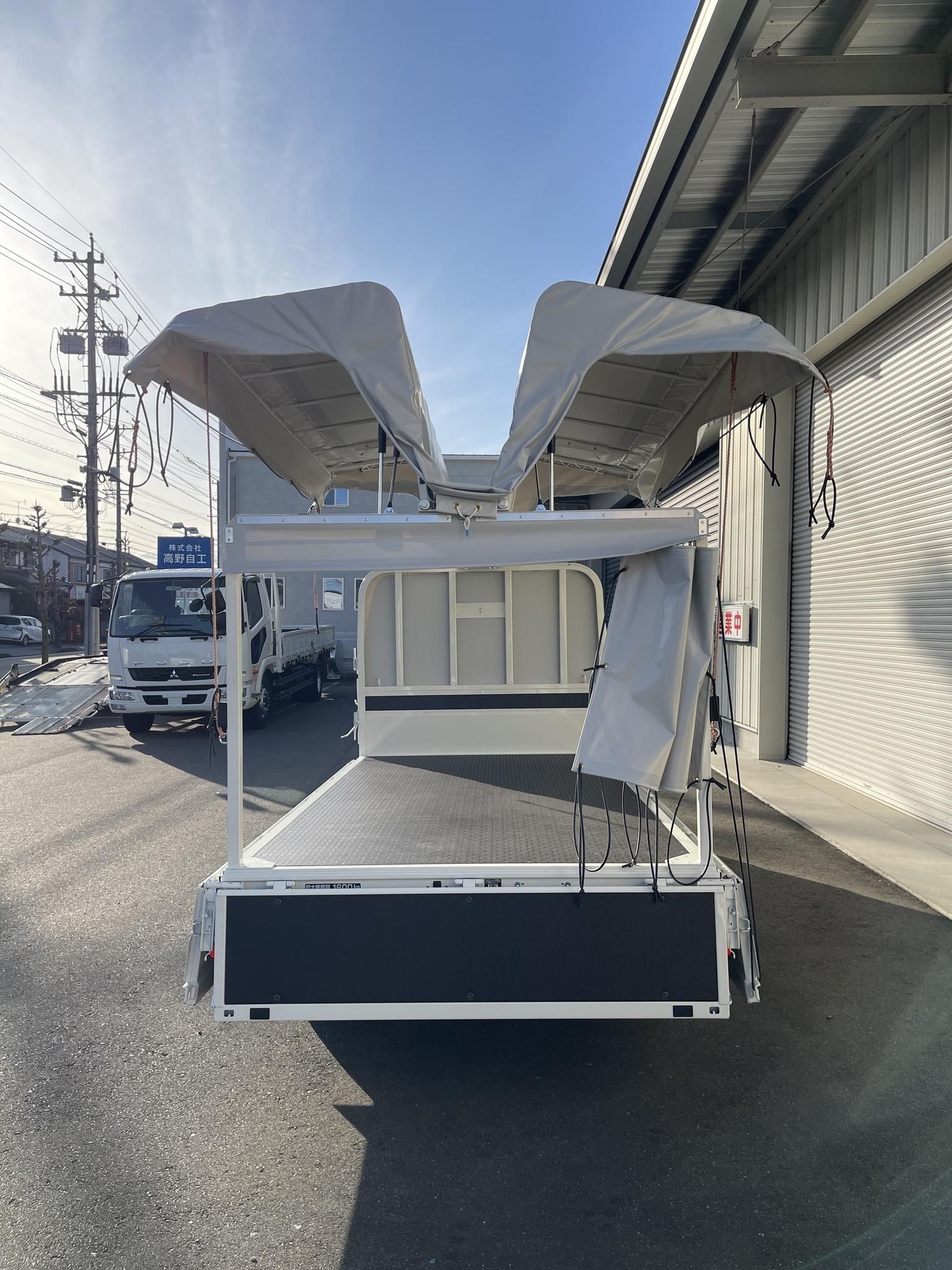

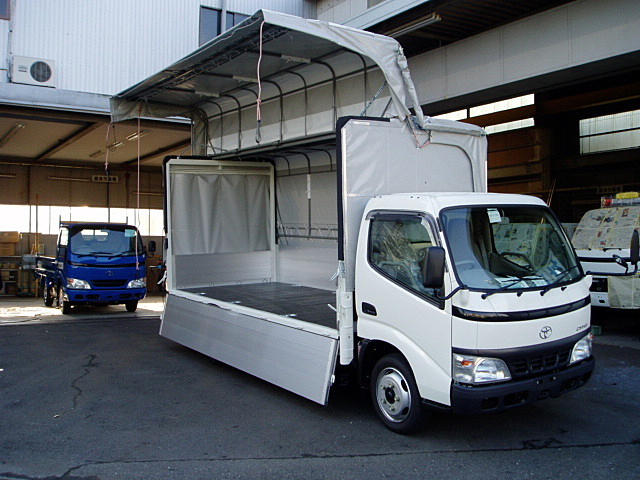

                                                                                                          ワンタッチ幌(ウイング幌) (株)メイダイ製 普通貨物自動車

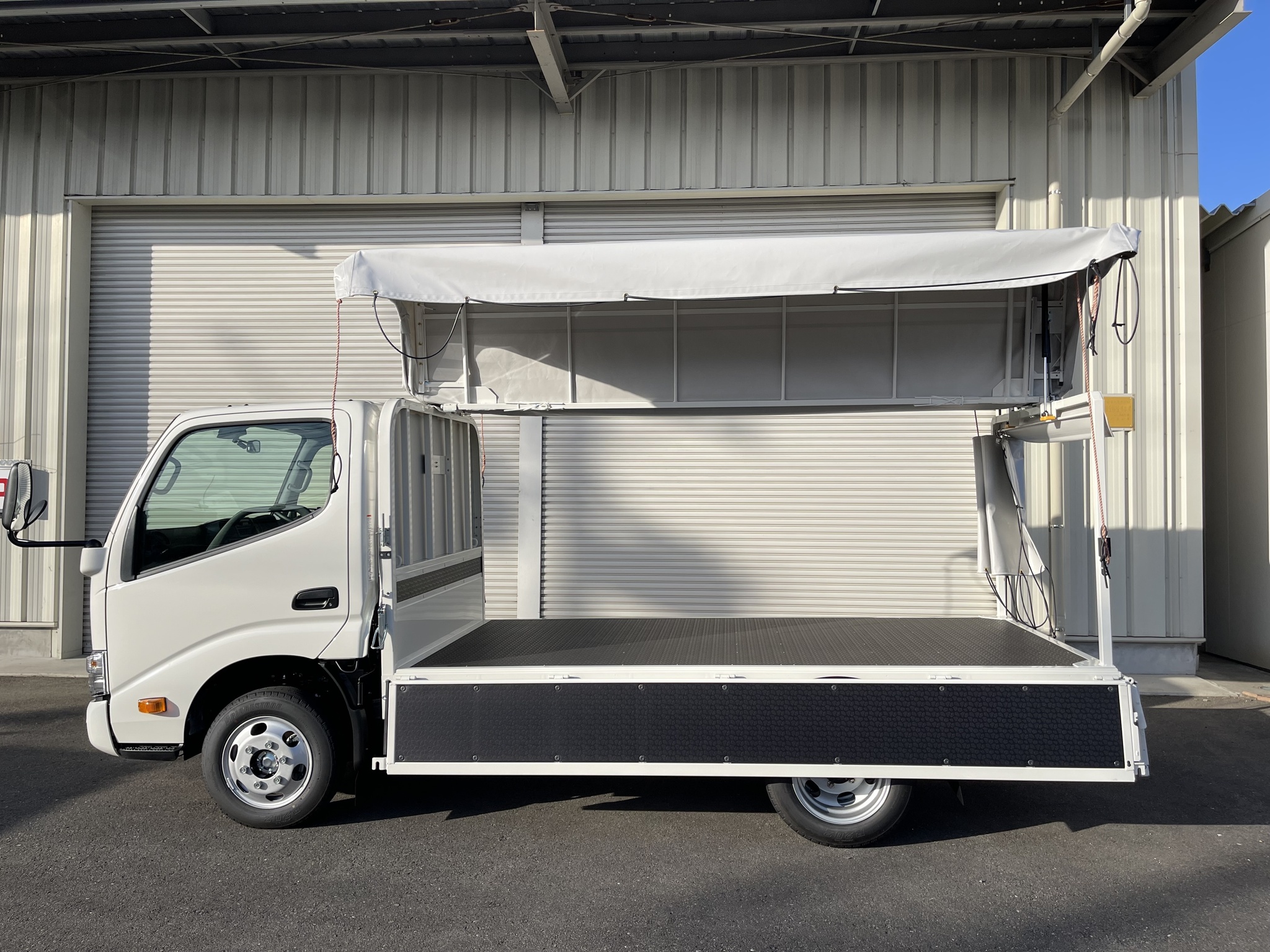

                                                                                                          両サイドの幌が羽を広げるように上下に開閉します。大型荷物をフォークリフトで積載するのに便利です。

                                                                                                          ワンタッチ幌(ウイング式)
                                                                                                          TOYOTA:ダイナ
                                                                                                          ※二重アオリ、キャブ段差ならびに室内有効高の関係で、サイド・スソ固定式ができない車両の場合はサイド・ゴム掛け式となります。
                                                                                                          ※リヤ観音扉仕様の場合は、基本として開閉はフロント操作です。キャブバック200㎜を確保してください。

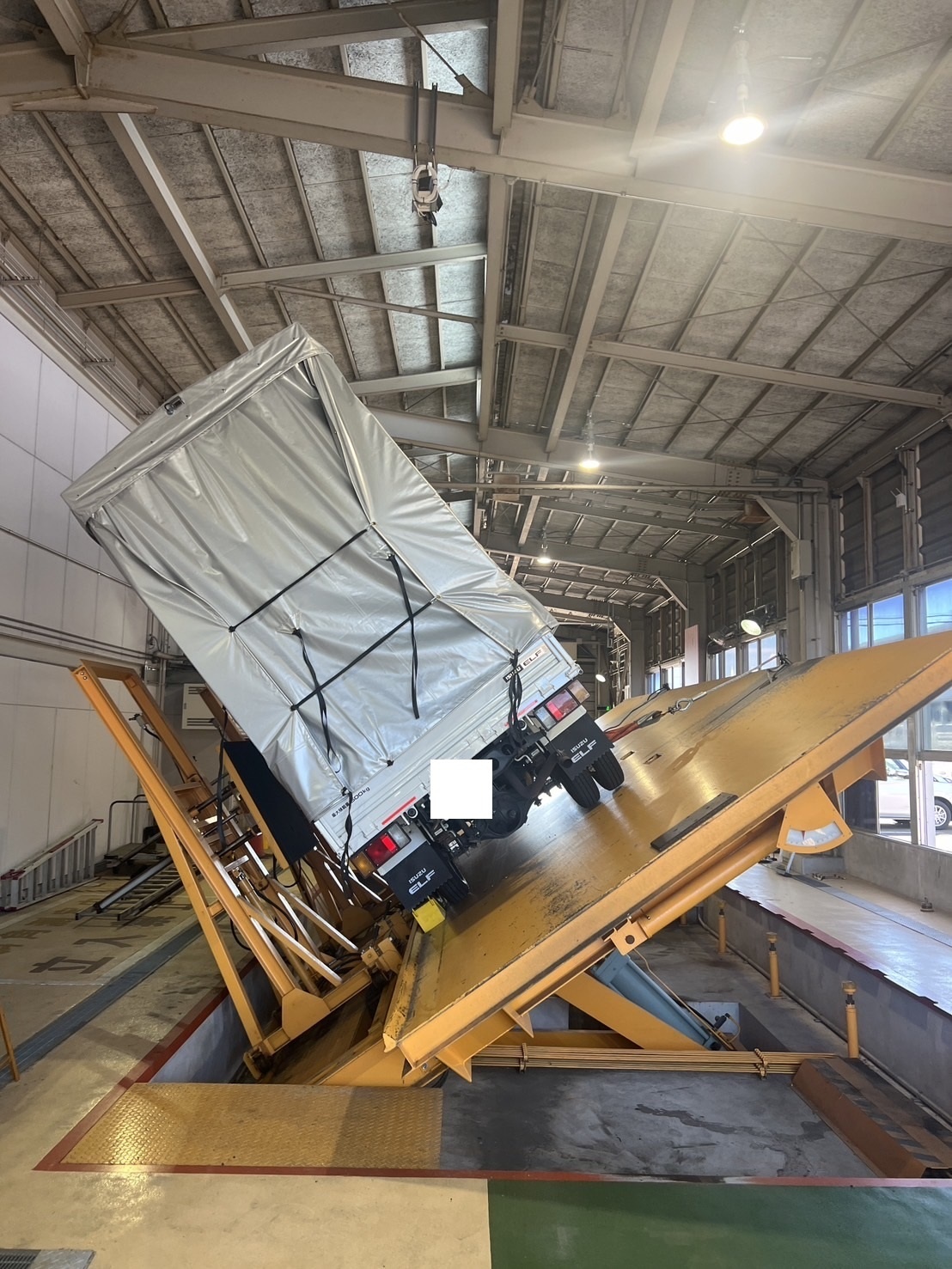

                                                                                                          ※転覆角度等の関係により、室内有効高さの上限は設定されますのでご注意ください。
                                                                                                          ※内部工作は全てオプションです。詳細はご相談ください。
                                                                                                          ワンタッチ幌(ウイング式)
                                                                                                          左右に大きく開いた幌。どちらか片側だけでも開くことができます。
                                                                                                          フォークリフトの荷役に便利です。
                                                                                                          ワンタッチ幌(ウイング式)
                                                                                                          ワンタッチ幌閉じた状態
                                                                                                          真四角でとてもスマートに見える。幌の色はシルバー以外もあります。

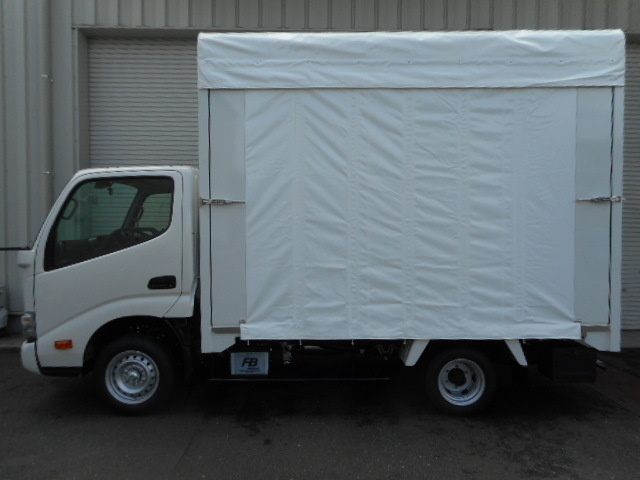

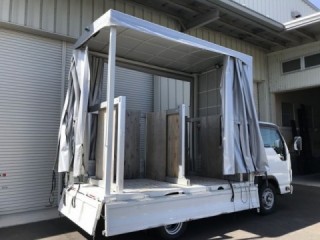

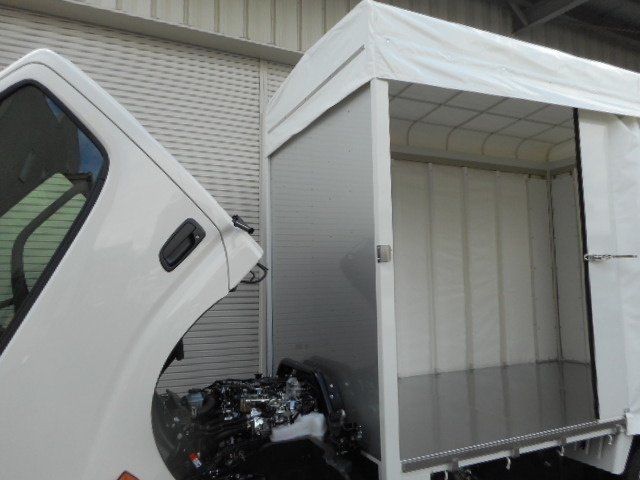

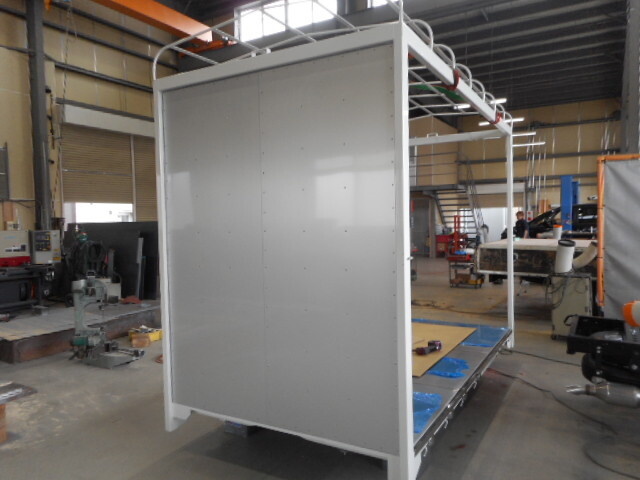

                                                                                                          観葉植物運搬用 スライドカーテン幌 普通貨物自動車

                                                                                                          背の高い観葉植物運搬に適した幌です。前後、左右に自在にスライド幌が動きます。軽くて丈夫です。
                                                                                                          幌シートは清潔感がある 白 がお勧めです。一般的な幌シートに比べ柔らかく汚れも落ちやすいです。

                                                                                                          サンプル お送りできます。
                                                                                                          TOYOTA:ダイナ
                                                                                                          左右のスライドカーテンは前からも後ろからもスライドが可能です。
                                                                                                          見た目も美しい!
                                                                                                          頑丈な部分と自在に動くスライドカーテン幌の柔らかさが調和しています。

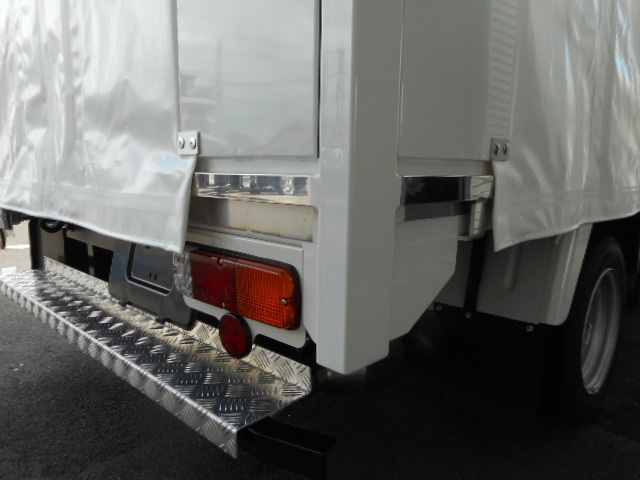

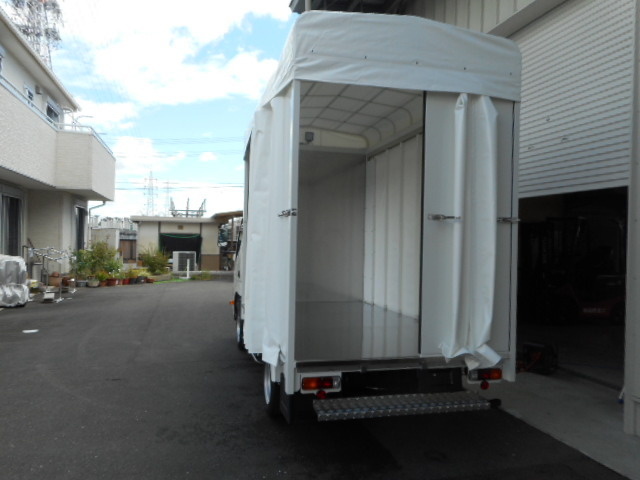

                                                                                                          リヤのスライドも左右どちらからも開閉が自在です。

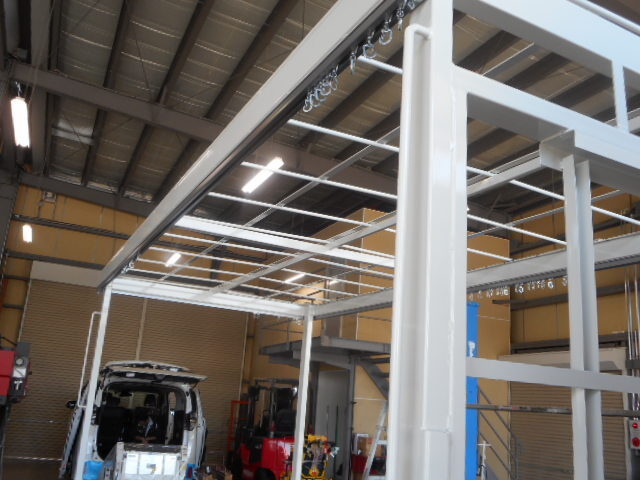

                                                                                                          フロントは鋼材でしっかり作ってあります。

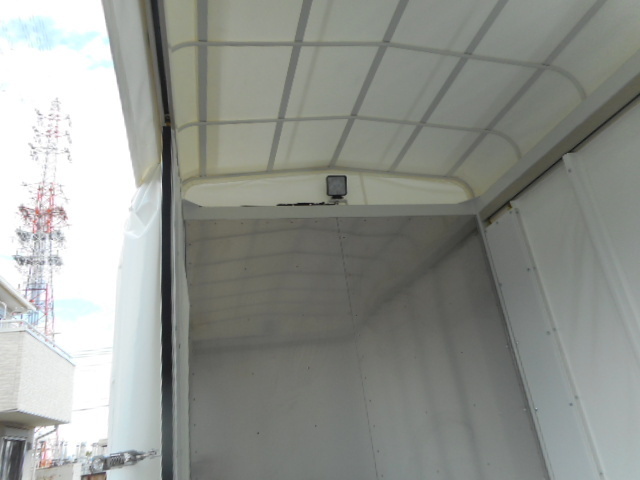

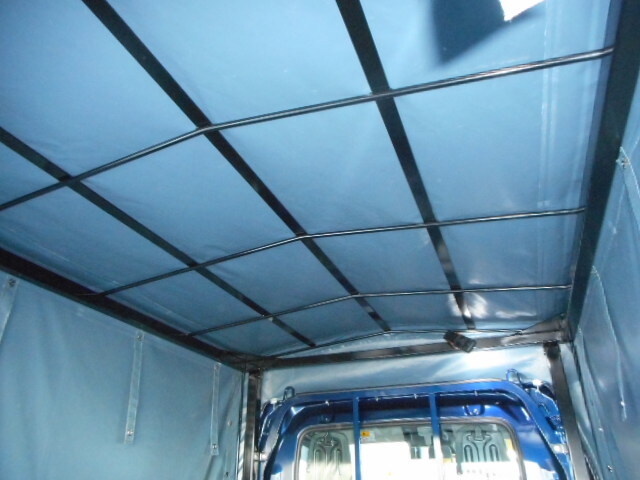

                                                                                                          ルーフは骨組みを細かく格子状に作成。
                                                                                                          作業灯を取付ければ、夜間でも明るい庫内で作業可能です。

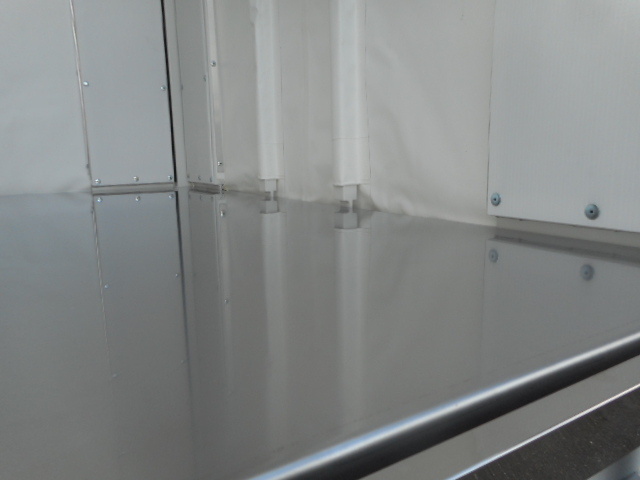

                                                                                                          フロアーはステンレス板を張りました。肥料や土など水洗いが楽ちん。

                                                                                                          小型貨物自動車用 幌架装

                                                                                                          ・スタンダード幌
                                                                                                          ・スタンダード幌 水切りプレート付き
                                                                                                          ・4柱3方オープン幌 カーテンタイプ
                                                                                                          ・4柱3方オープン幌 巻き上げタイプ
                                                                                                          ・アコーディオン幌
                                                                                                          ・ワンタッチ幌(ウイング幌)
                                                                                                          ・観葉植物運搬用 スライドカーテン幌
                                                                                                          ・あけたろーシリーズ

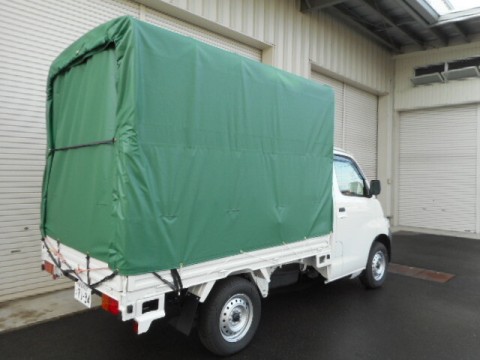

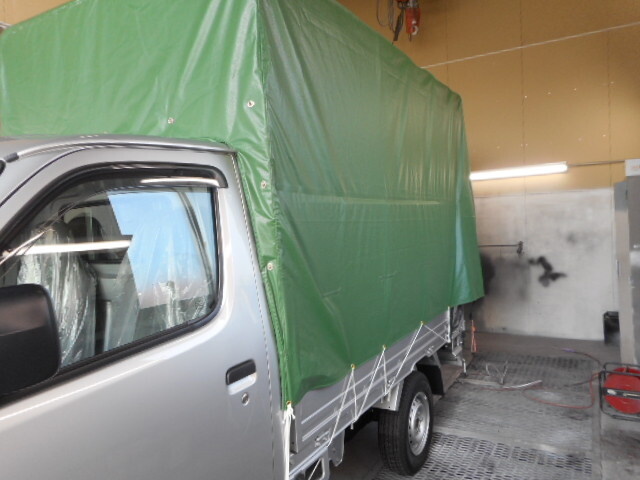

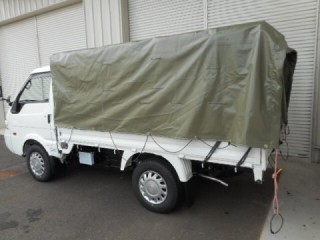

                                                                                                          スタンダード幌 小型貨物自動車

                                                                                                          アオリにパイプステーキを取付け、丸鋼を差し込み式で幌枠を製作します。
                                                                                                          幌の高さ、パイプステーキの高さ、リヤのヒサシの要/不要、幌の素材や色はご相談に応じます。

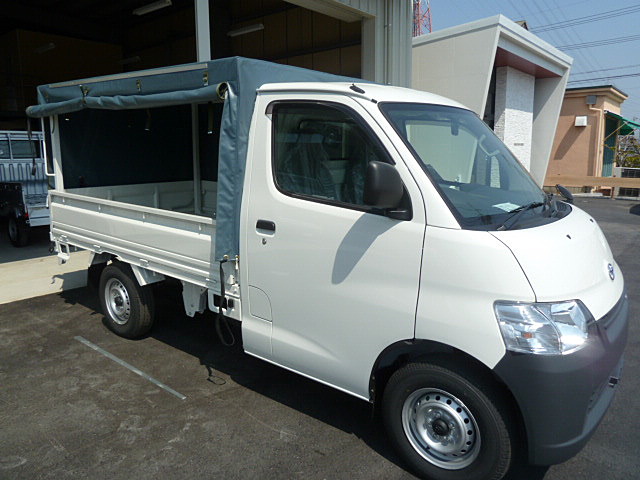

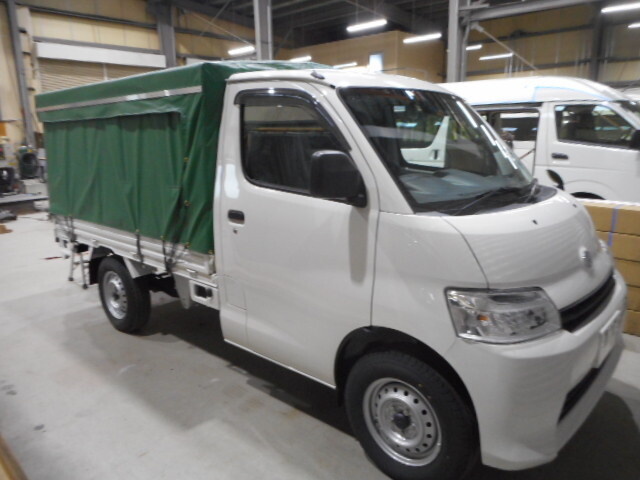

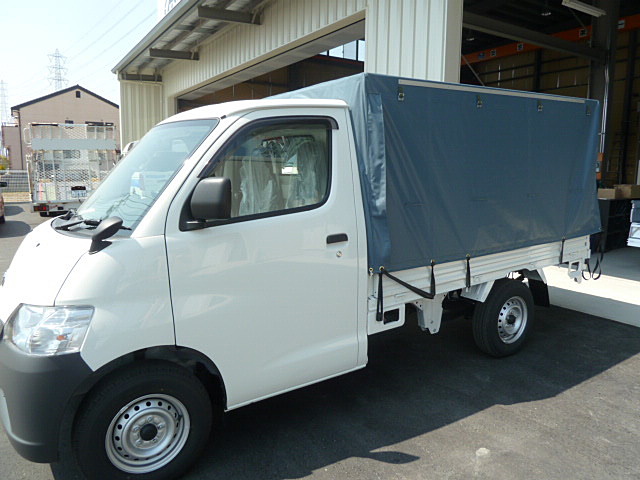

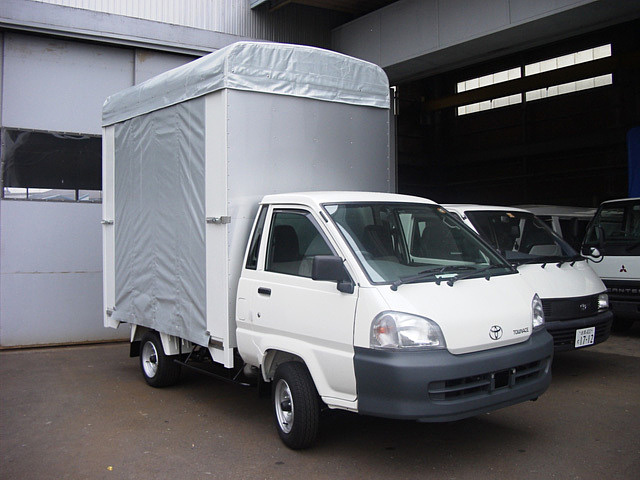

                                                                                                          スタンダード幌(1ナンバー登録) 小型貨物自動車

                                                                                                          TOYOTA:タウンエース トラック

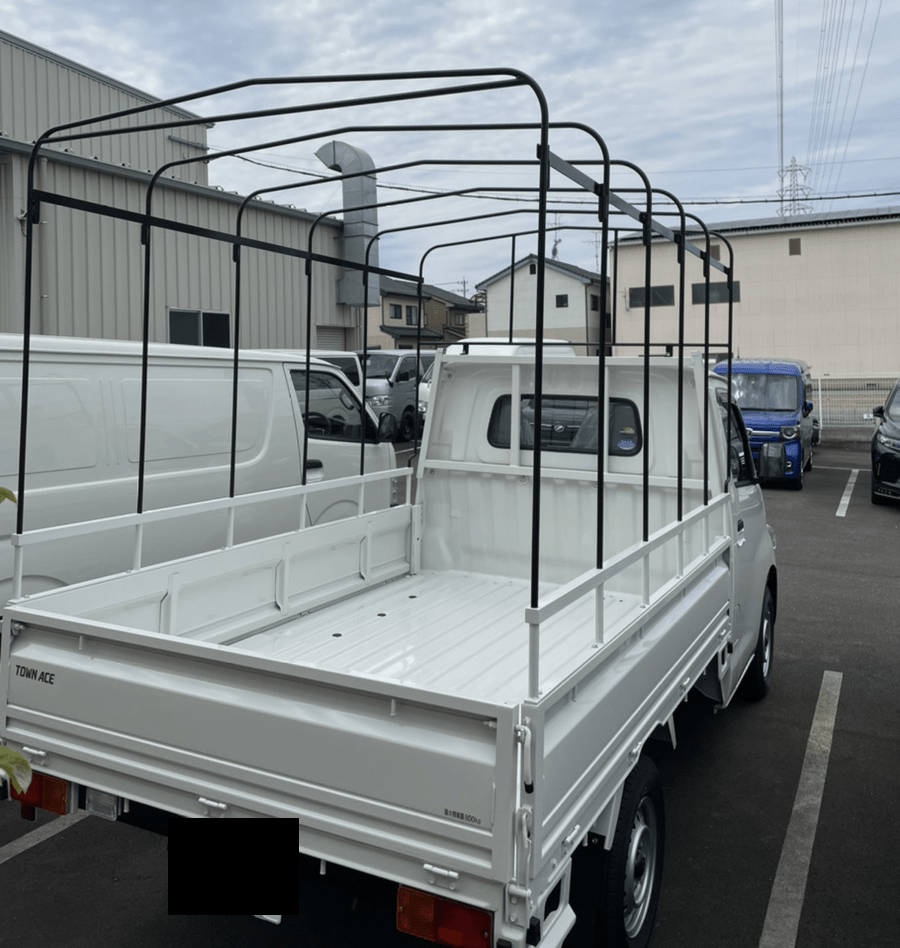

                                                                                                          パイプステーキと幌枠

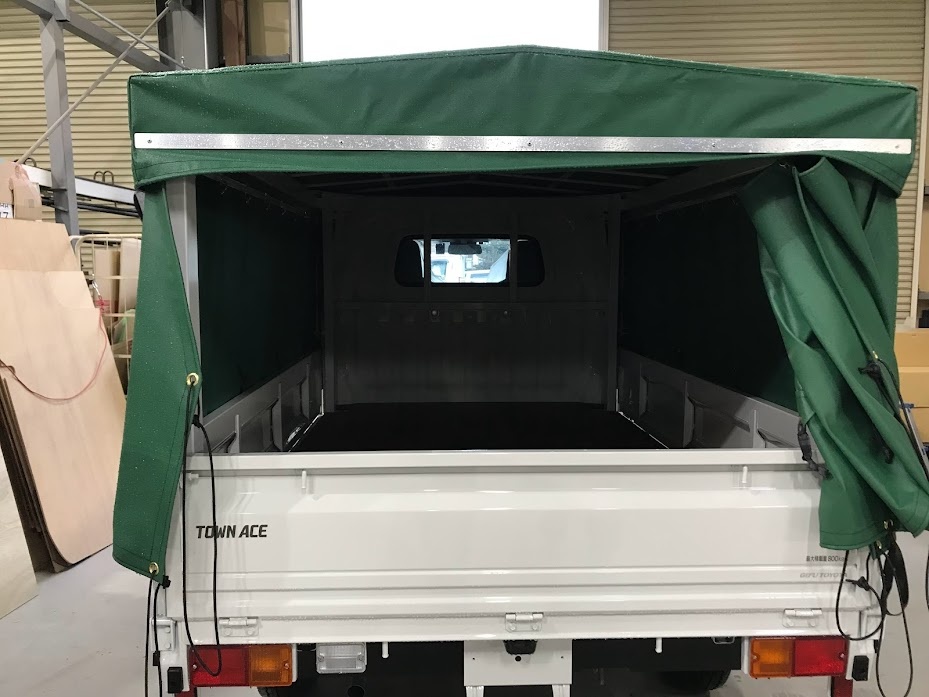

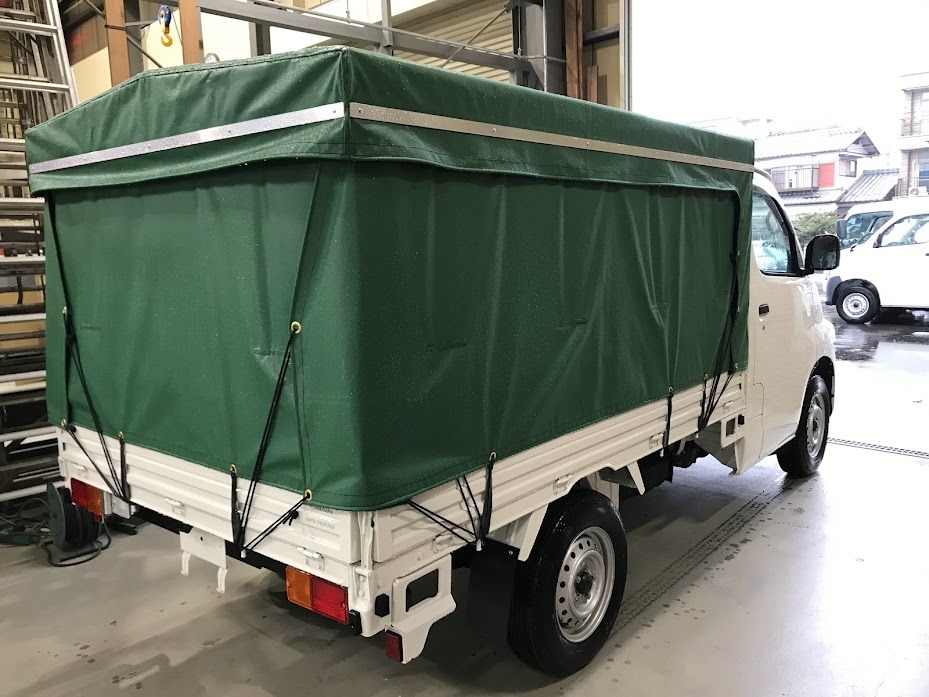

                                                                                                          TOYOTA:タウンエース トラック 水切りプレート付き
                                                                                                          パイプステーキ 高さ540mm

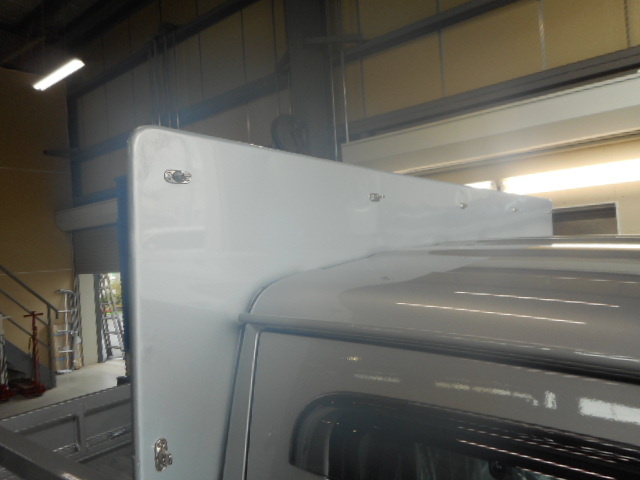

                                                                                                          雨漏りによる水濡れを防ぐために「水切りプレート」を作製、取付け。
                                                                                                          小型トラックや軽トラックなど、鳥居が無い車両にオススメです。

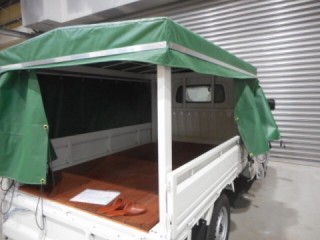

                                                                                                          4柱3方オープン幌 小型貨物自動車

                                                                                                          左右、リヤからの開閉ができます。

                                                                                                          小型貨物車の場合、
                                                                                                          1ナンバー登録する場合は「カーテンタイプ」
                                                                                                          4ナンバー登録する場合は「カーテンタイプ」と「巻き上げタイプ」があります。

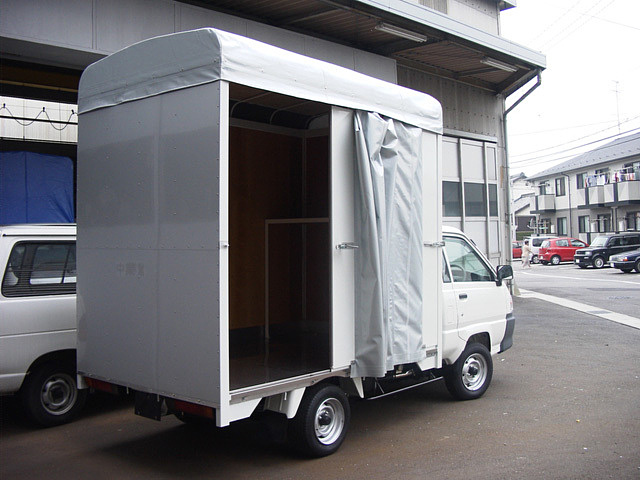

                                                                                                          4柱3方オープン幌 カーテンタイプ 山屋根 (4ナンバー登録) 小型貨物自動車

                                                                                                          4柱3方開 幌
                                                                                                          小型貨物も、荷物出し入れの便利さは重要です。
                                                                                                          4柱3方開 幌
                                                                                                          4ナンバー登録する為、全高2000㎜以下で幌を作製します。
                                                                                                          これで小型貨物自動車のまま登録可能です。
                                                                                                          4柱3方開 幌
                                                                                                          3方開放カーテン式なので、左右後方から荷物の出し入れが可能です。
                                                                                                          4柱3方開 幌
                                                                                                          天井には"山”を作り、雨が自然と流れるようにしてあります。

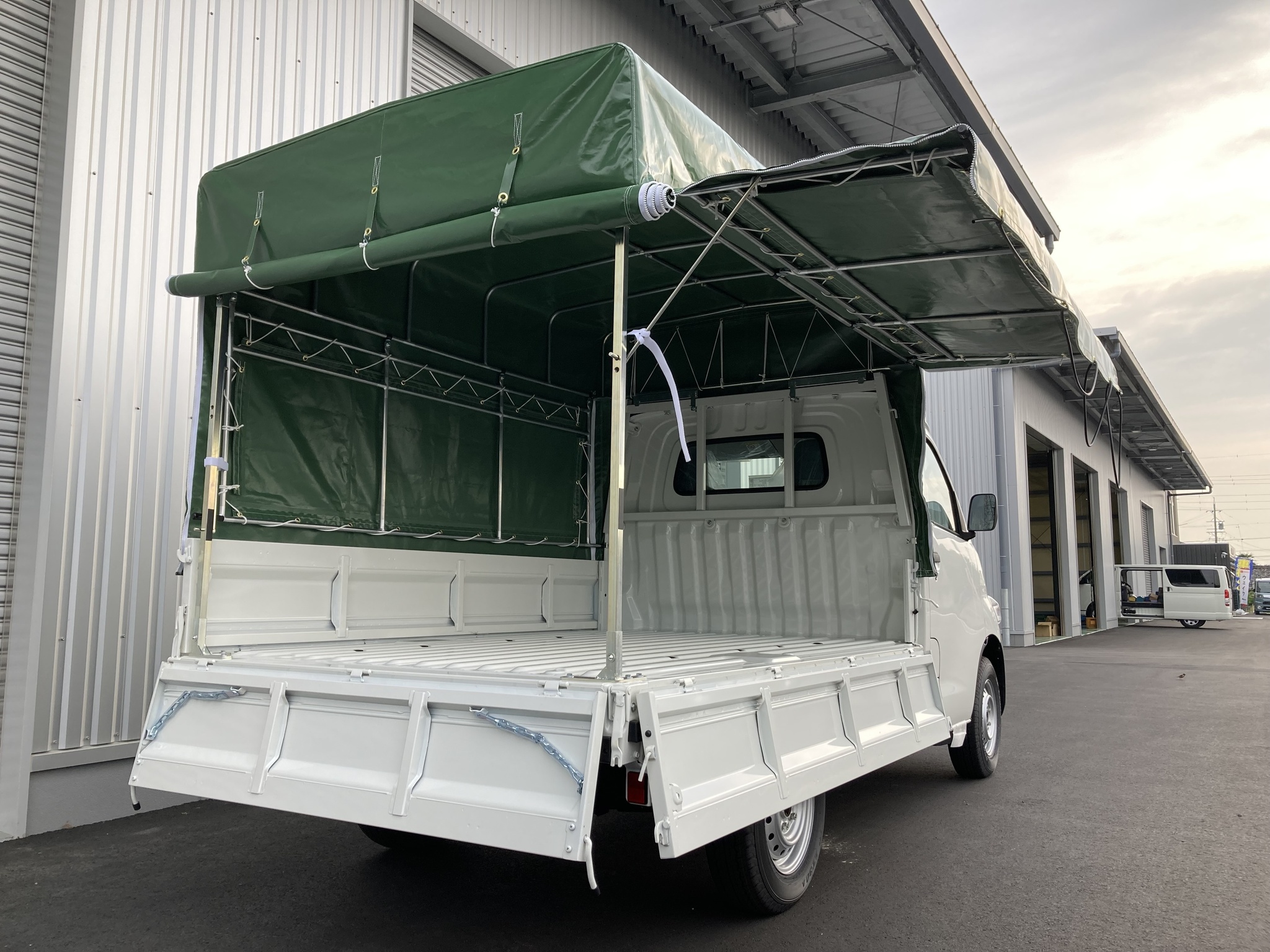

                                                                                                          4柱3方オープン幌 巻き上げタイプ 平屋根 (4ナンバー登録) 小型貨物自動車

                                                                                                          4柱3方開 幌
                                                                                                          4ナンバー登録する為、全高2,000㎜以下で幌を作製します。
                                                                                                          全高に制限がある為、少しでも内容積や間口を確保する為、天井は平らな屋根にしてあります。
                                                                                                          4柱3方開 幌
                                                                                                          左右、後の幌はクルクルと巻き上げて、上で固定します。固定のフックは手の届く位置に。

                                                                                                          幌を柱に固定する方法は、ファスナー式とヒネリ式がありますので、ご注文時にお申し付けください。

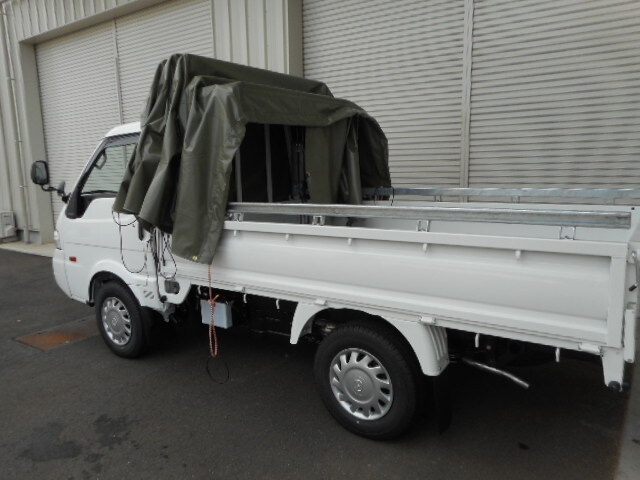

                                                                                                          アコーディオン幌 ((株)クレオ製 4ナンバー仕様) 小型貨物自動車

                                                                                                          リヤからフロントまで、幌枠を移動させます。天井が開くのでクレーン等での積載に重宝します。

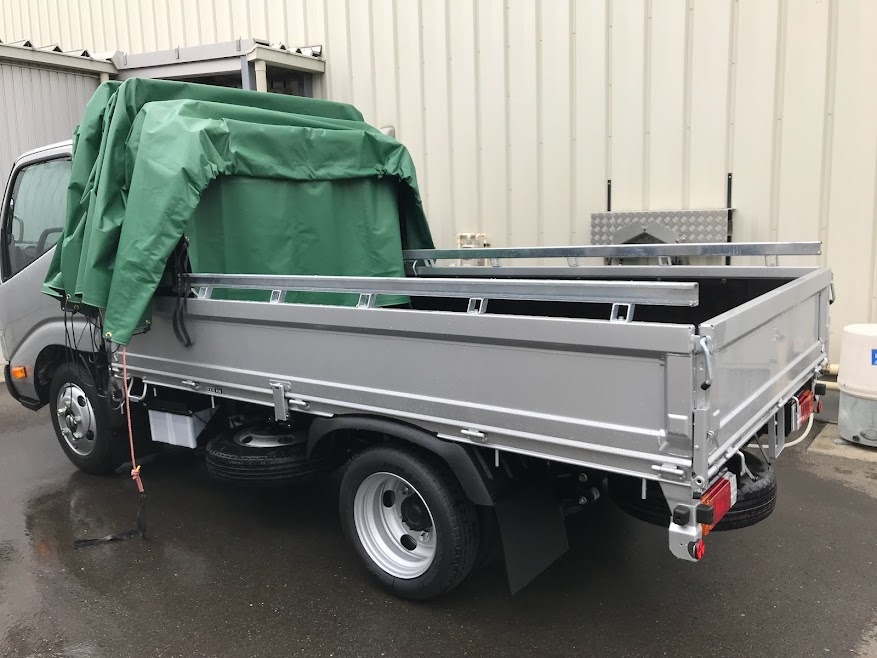

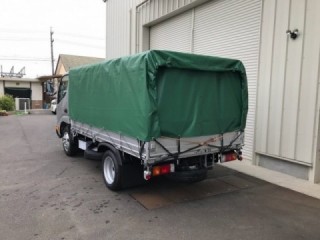

                                                                                                          TOYOTA:ダイナ 2t
                                                                                                          見た目はスタンダード幌と変わりませんが…
                                                                                                          幌がアコーディオンの様に前にスライドするタイプの幌です。
                                                                                                          これで、フォークリフトを使用して、左右後ろからの荷物の積込みは勿論、
                                                                                                          クレーンを使って、上からの積込も可能になります。
                                                                                                          MAZDA:ボンゴトラック

                                                                                                          ワンタッチ幌(eウイング幌 4ナンバー登録) (株)メイダイ製 小型貨物自動車

                                                                                                          両サイドの幌が羽を広げるように上下に開閉します。大型荷物をフォークリフトで積載するのに便利です。

                                                                                                          ワンタッチ幌(ウイング式)
                                                                                                          左右に大きく開いた幌。どちらか片側だけでも開くことができます。
                                                                                                          フォークリフトの荷役に便利です。
                                                                                                          ワンタッチ幌(ウイング式)
                                                                                                          ワンタッチ幌閉じた状態
                                                                                                          真四角でとてもスマートに見える。

                                                                                                          環境に配慮し、幌はエコ素材を使用している為、
                                                                                                          通称「eウイング」と呼ばれています。
                                                                                                          幌の色はグレーのみになります。
                                                                                                          ※エコ素材では無くなりますが、他色の幌に張り替える事も可能です。
                                                                                                          全開放

                                                                                                          観葉植物運搬用 スライドカーテン幌 (1ナンバー登録) 小型貨物自動車

                                                                                                          背の高い観葉植物運搬に適した幌です。前後、左右に自在にスライド幌が動きます。軽くて丈夫です。
                                                                                                          幌シートは清潔感がある 白 がお勧めです。一般的な幌シートに比べ柔らかく汚れも落ちやすいです。

                                                                                                          サンプル お送りできます。
                                                                                                          アコーディオン幌
                                                                                                          TOYOTA:タウンエーストラック
                                                                                                          両面スライド幌
                                                                                                          観葉植物
                                                                                                          お花を運ぶ車ですから清潔感ある白で明るい仕上がりに。幌シートに社名やメッセージなど入れることも可能です。

                                                                                                          あけたろーシリーズ 小型貨物自動車

                                                                                                          TOYOTA:タウンエーストラック

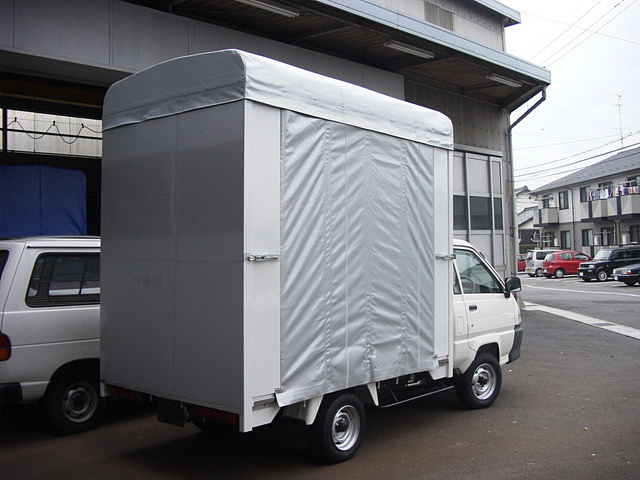

                                                                                                          【あけたろーL】4ナンバー登録
                                                                                                          1.5t車専用側面開放幌。
                                                                                                          ウイングの開閉は手動です。
                                                                                                          TOYOTA:タウンエーストラック
                                                                                                          【あけたろーLノッポ】1ナンバー登録
                                                                                                          「あけたろーLでは高さがたりないよ」との声にお応えし高く製作。まさに「ノッポ」。
                                                                                                          巻き込み防止装置が必須です。

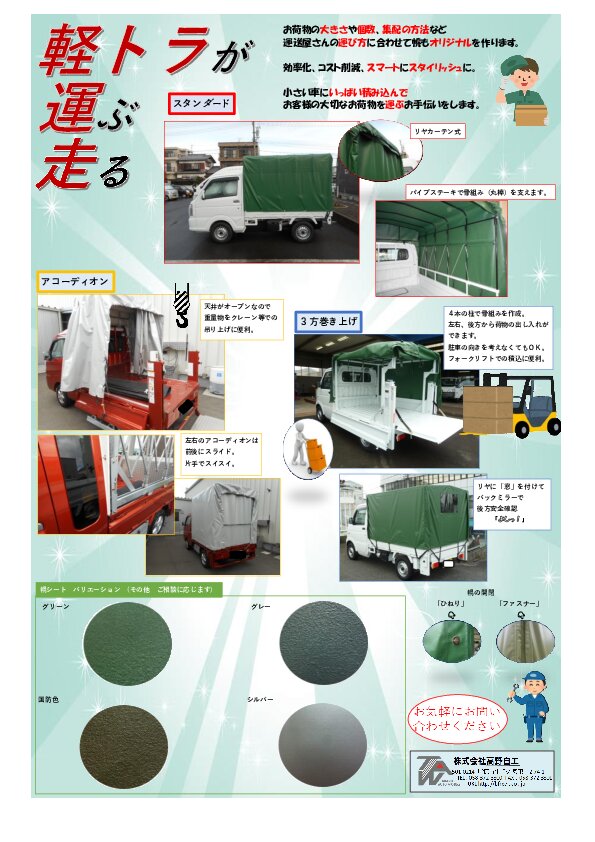

                                                                                                          軽貨物自動車用 幌架装

                                                                                                          ・スタンダード幌
                                                                                                          ・4柱3方オープン幌 カーテンタイプ
                                                                                                          ・4柱3方オープン幌 巻き上げタイプ
                                                                                                          ・アコーディオン幌
                                                                                                          ・あけたろーシリーズ

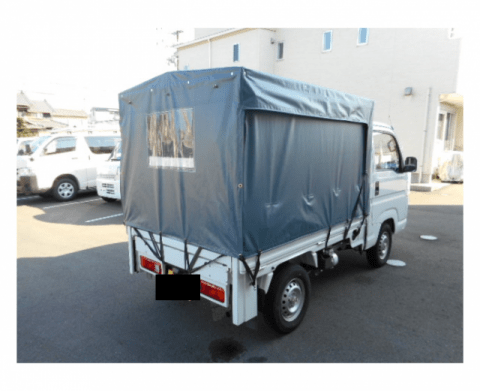

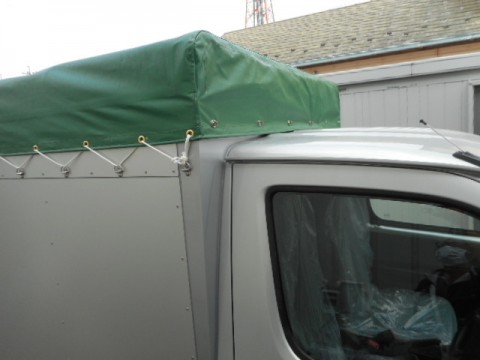

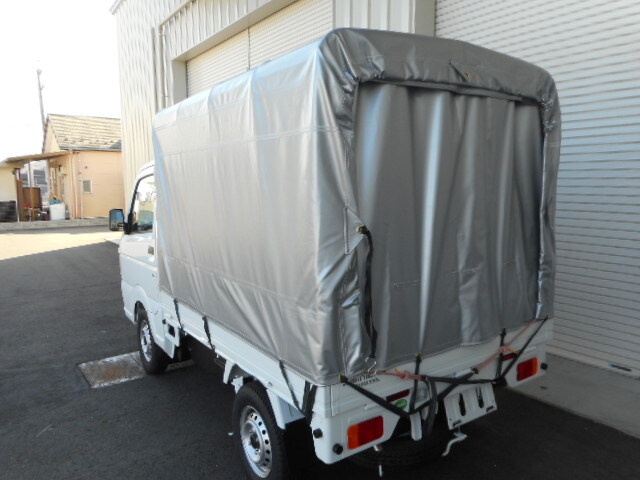

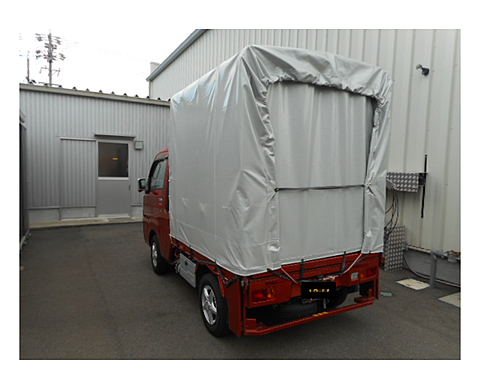

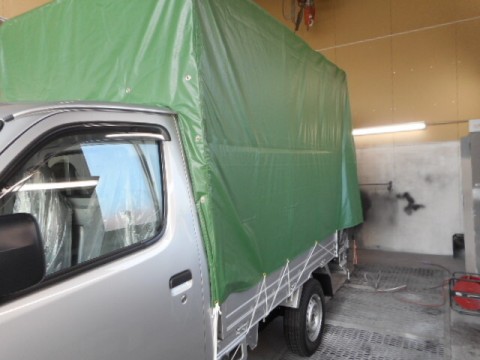

                                                                                                          スタンダード幌 軽貨物自動車

                                                                                                          MITSUBISHI:ミニキャブ

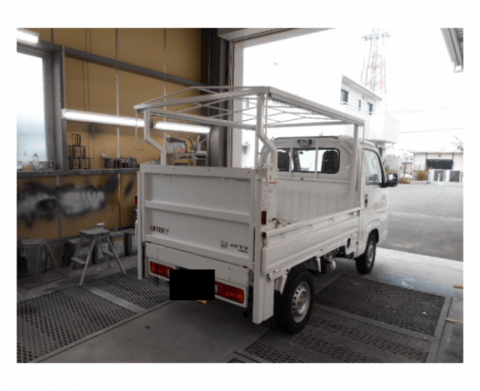

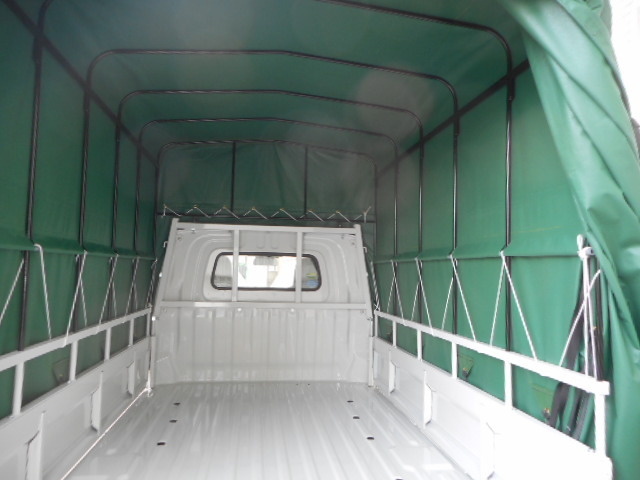

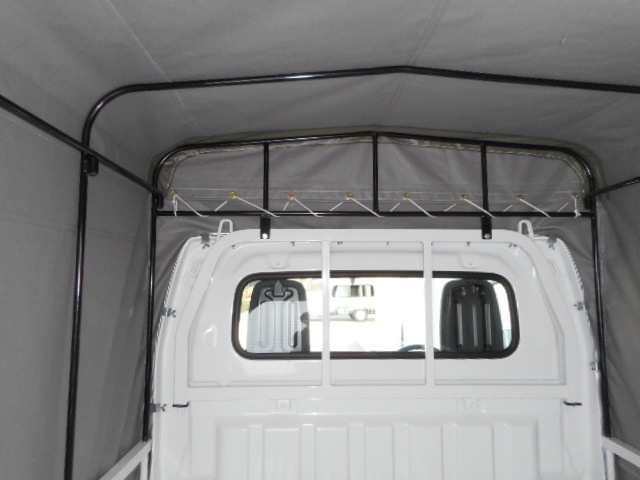

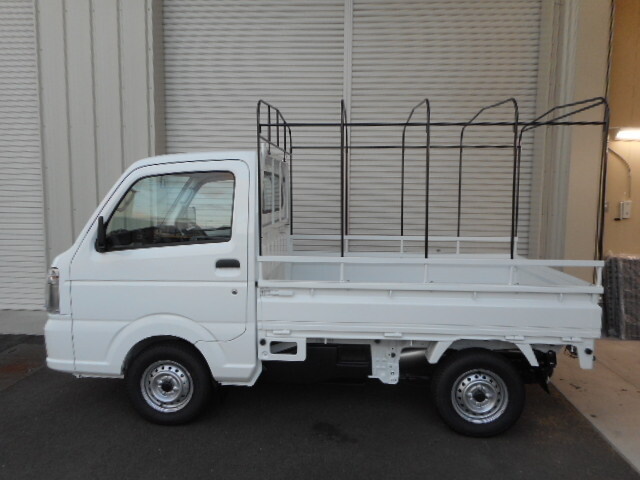

                                                                                                          パイプステーキと幌枠
                                                                                                          幌枠

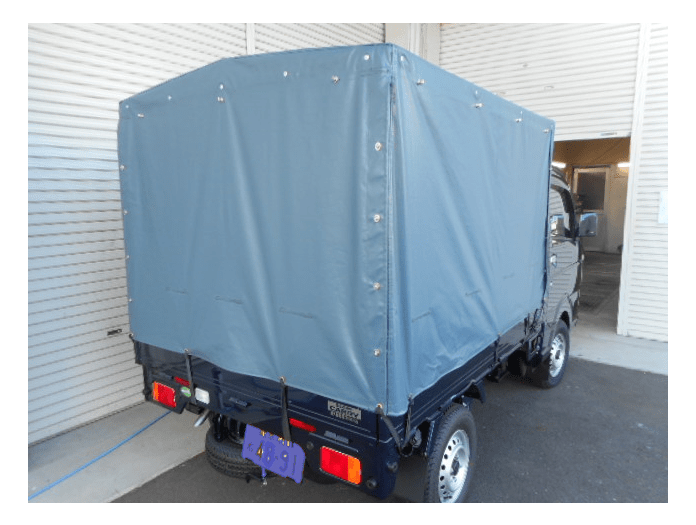

                                                                                                          4柱3方オープン幌 軽貨物自動車

                                                                                                          左右、リヤからの開閉ができます。
                                                                                                          軽貨物車は「カーテンタイプ」と「巻き上げタイプ」があります。

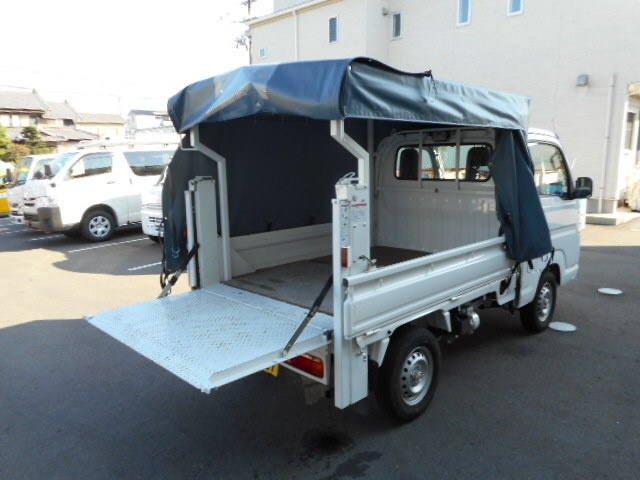

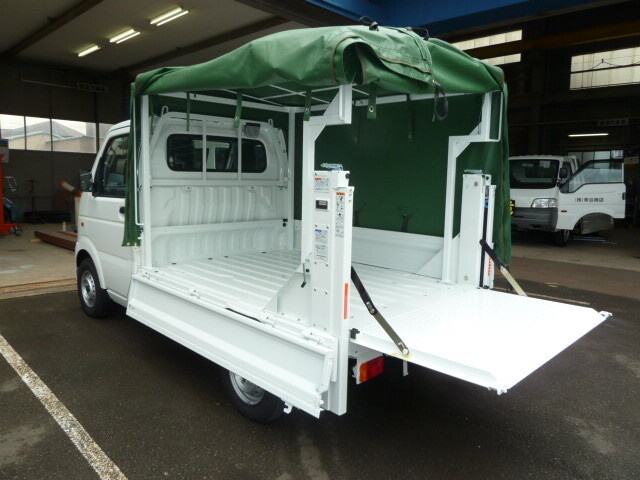

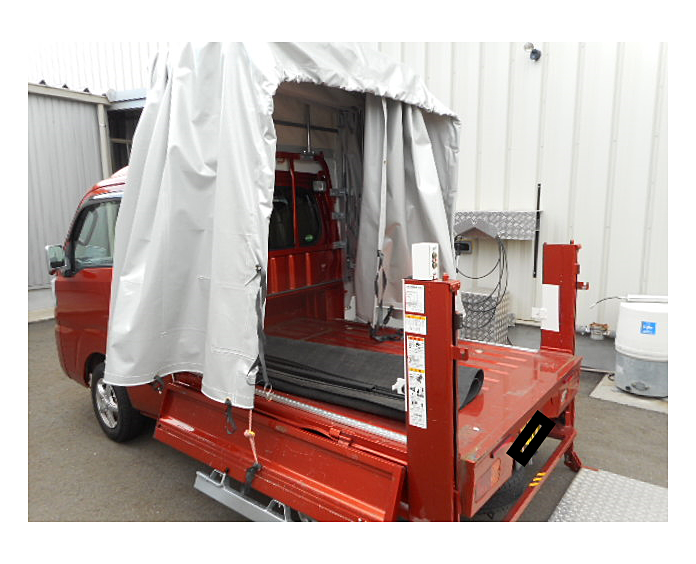

                                                                                                          SUZUKI:キャリイ リヤリフト車
                                                                                                          3方向の幌シートをオープンにし、どこからでも積載可能です。

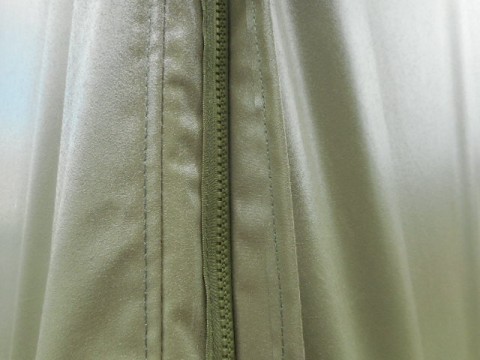

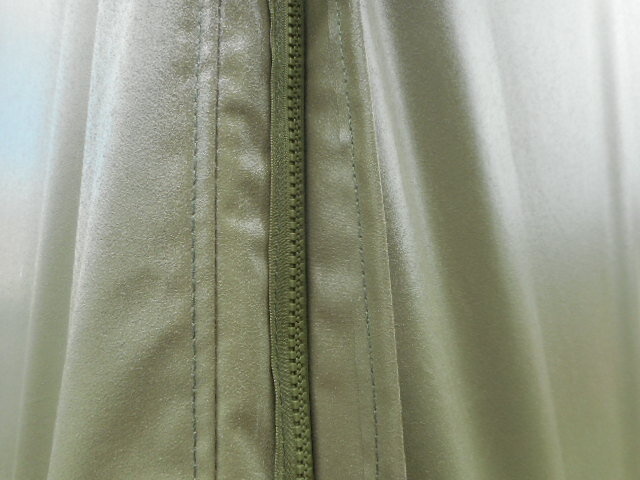

                                                                                                          開閉方法:ファスナー
                                                                                                          利点:開閉が早くできる
                                                                                                          欠点:壊れた時、修理費用と時間がかかる

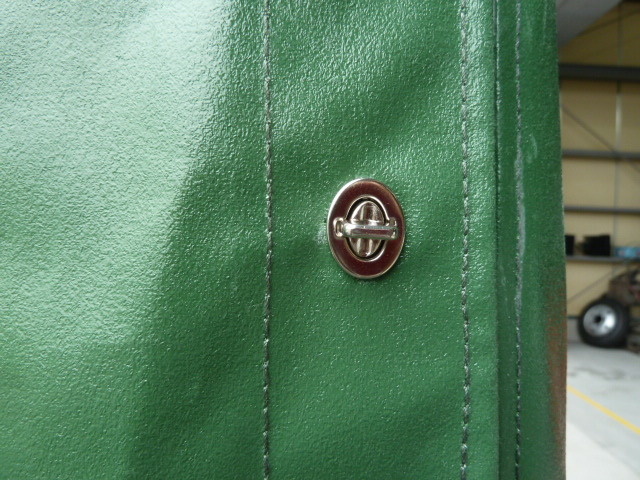

                                                                                                          開閉方法:ヒネリ
                                                                                                          利点:壊れた時、部品の交換のみ
                                                                                                          欠点:一個一個閉じていくためちょっと手間がかかる

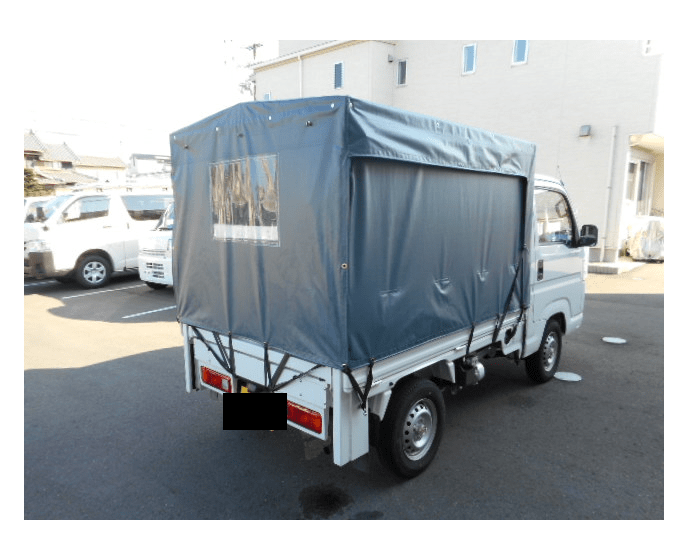

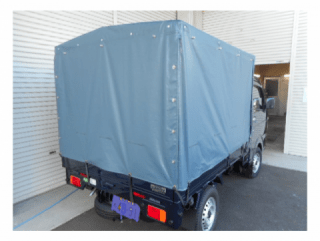

                                                                                                          SUZUKI:キャリィ
                                                                                                          見た目はスッキリ&スマート。
                                                                                                          カラーもスタイリッシュなブルー。

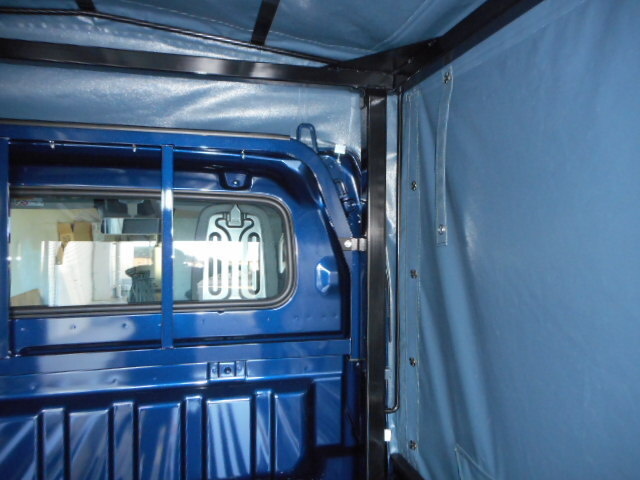

                                                                                                          巻上げは「ヒネリ」
                                                                                                          当社ではルーフは雨が幌シートに溜まらないよう山型(傾斜)をお勧めしています。前後の補強は平鋼、左右は丸棒を使用しています。
                                                                                                          軽トラックですが作り方は小型貨物と同じです。

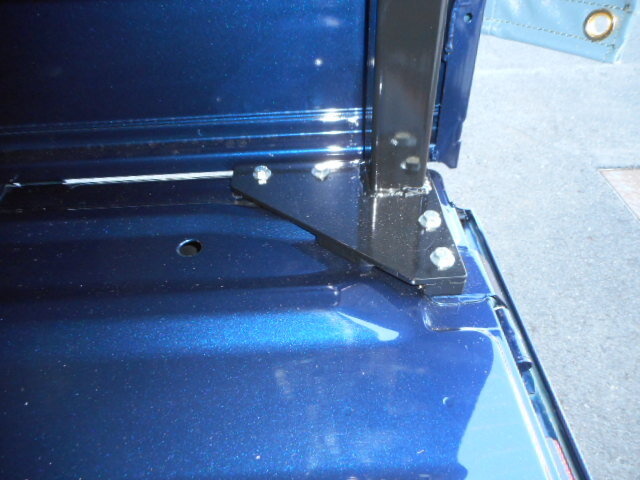

                                                                                                          4方の柱を支える三角ベースです。
                                                                                                          ルーフの4隅にも三角ベースで4本の柱の歪や傾きが無いよう丈夫に作っています。

                                                                                                          アコーディオン幌 (株)クレオ製 軽貨物自動車

                                                                                                          リヤからフロントまで、幌枠を移動させます。天井が開くのでクレーン等での積載に重宝します。
                                                                                                          DAIHATSU:ハイゼットジャンボ
                                                                                                          軽トラック 幌
                                                                                                          外観は普通の幌ですが、中が凄いんです。
                                                                                                          軽トラック 幌

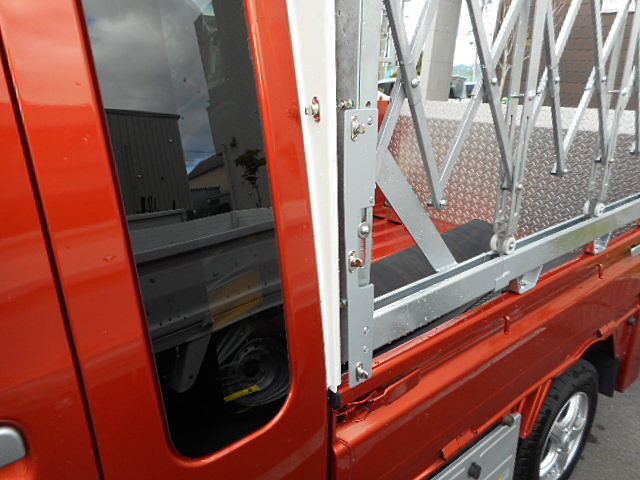

                                                                                                          複雑な骨組みの組み合わせでアオリ上のレールをアコーディオンが前後にスライドします。片手でスイスイ。
                                                                                                          軽トラック 幌
                                                                                                          天井がオープンになるのでクレーン等での積み卸しに最適です。

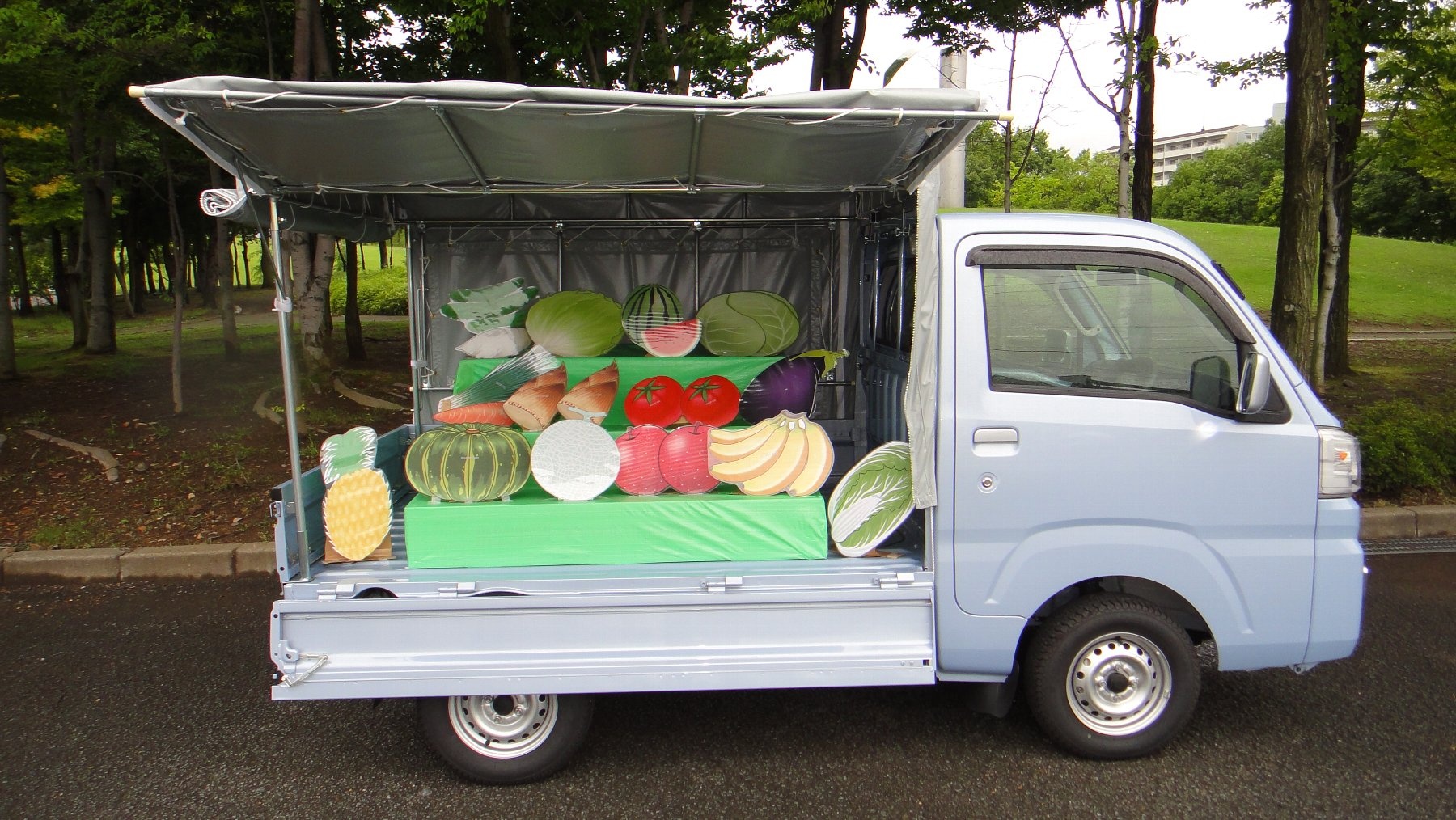

                                                                                                          あけたろーシリーズ 軽貨物自動車

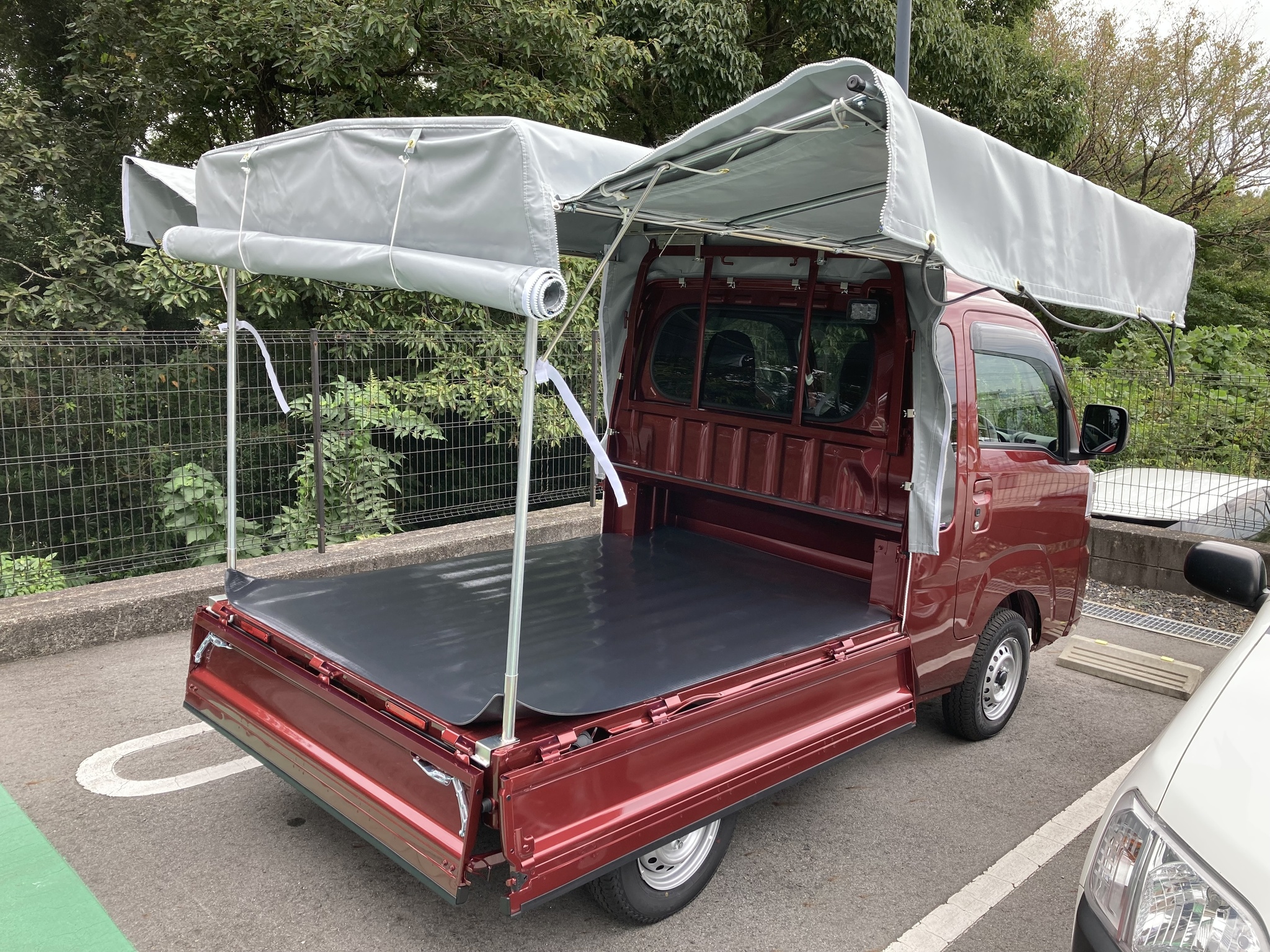

                                                                                                          DAIHATSU:ハイゼットトラック

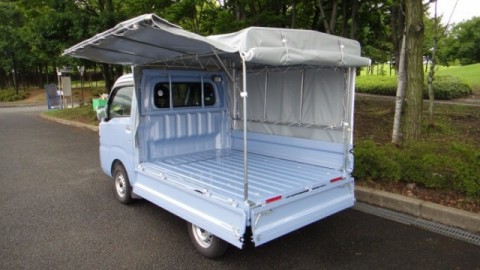

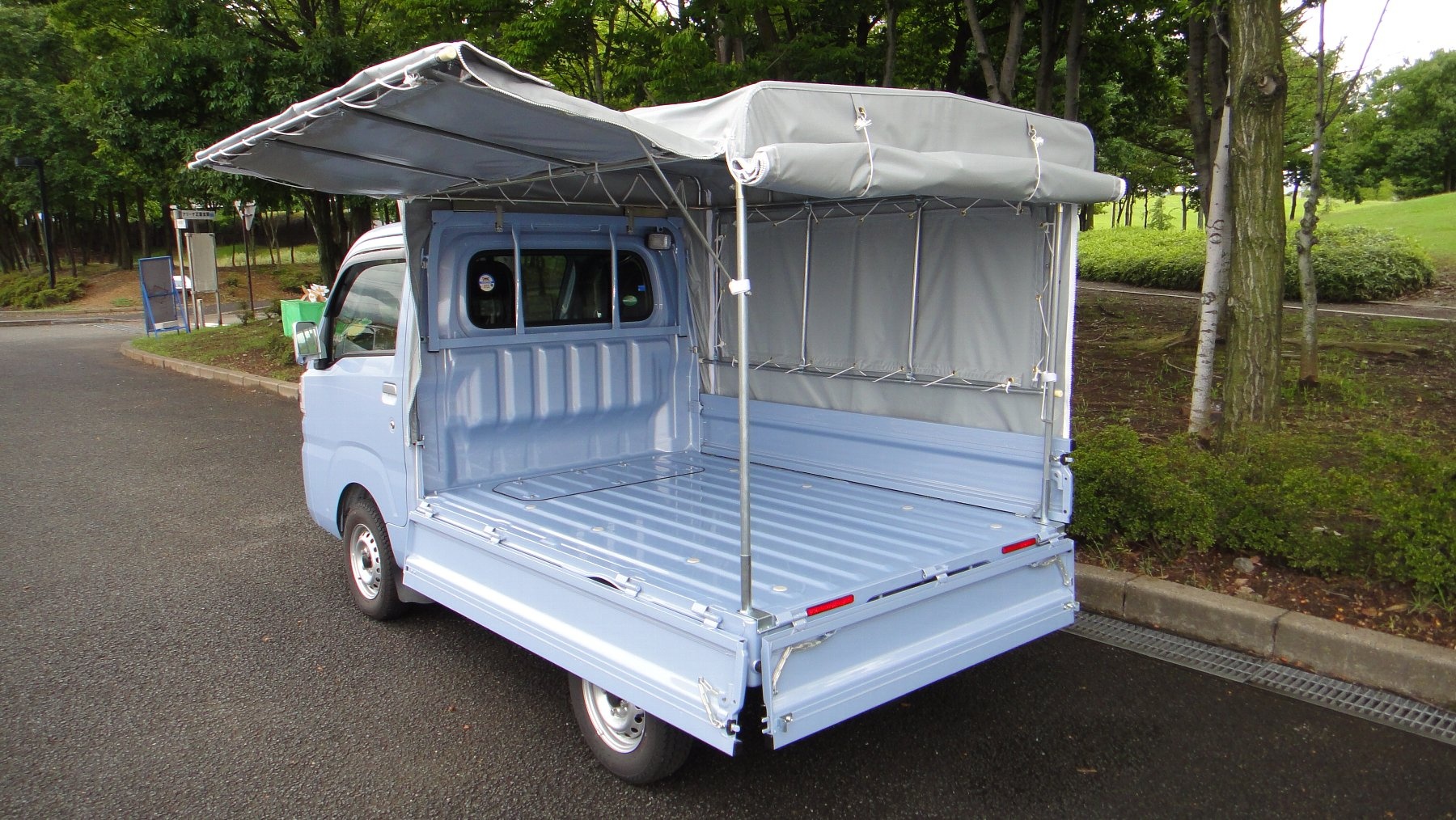

                                                                                                          【あけたろー】
                                                                                                          軽トラック専用跳ね上げ幌。
                                                                                                          リヤは巻上げ式。
                                                                                                          野菜をどっさり。商品がよく見えます。
                                                                                                          移動販売車として活用できます。

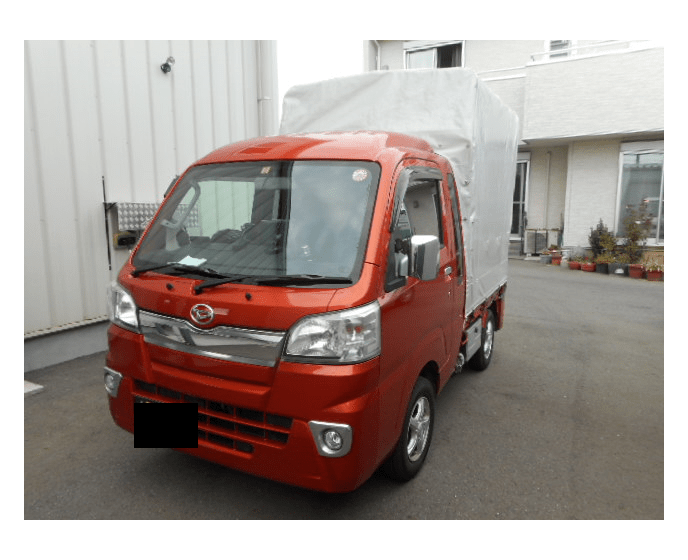

                                                                                                          DAIHATSU:ハイゼットトラック ジャンボ

                                                                                                          幌オプション架装

                                                                                                          オプション事例
                                                                                                          オススメの部品や架装例など、お客様のご要望例をピックアップしました。
                                                                                                          TOYOTA:ダイナ

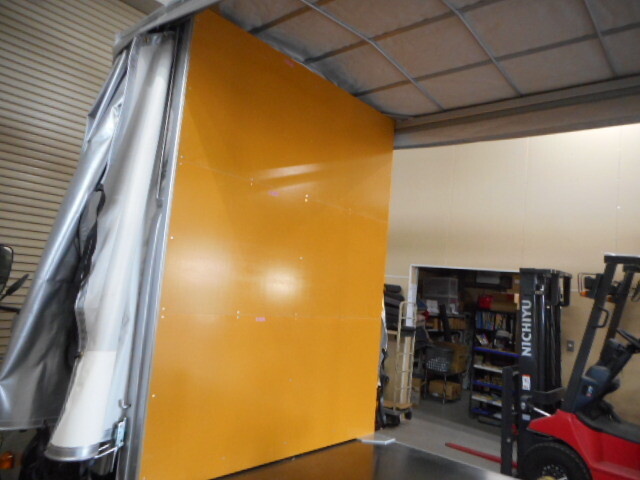

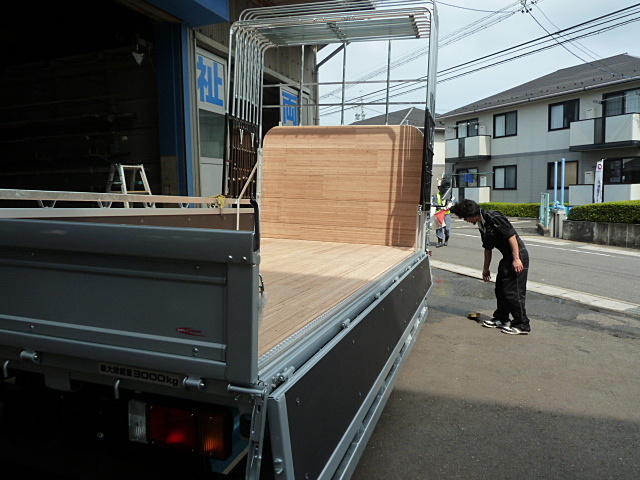

                                                                                                          運転席後部をカラーベニヤ板で補強。
                                                                                                          TOYOTA:ダイナ

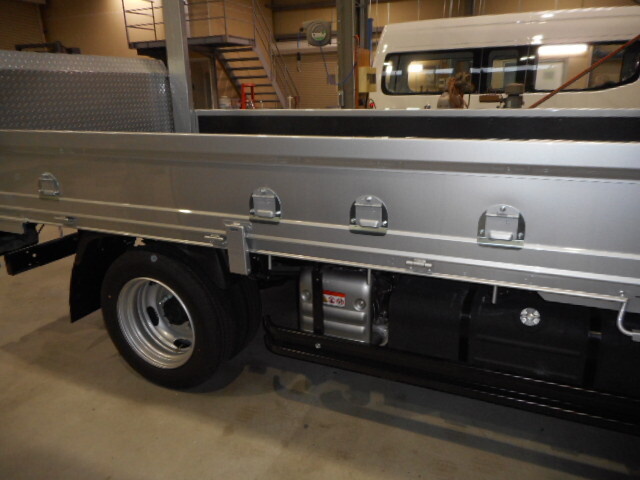

                                                                                                          アオリにロープ穴を取付。荷物の固定に。
                                                                                                          TOYOTA:ダイナ

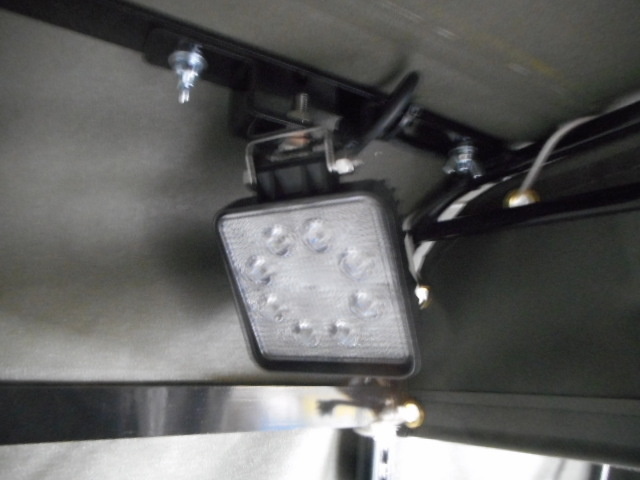

                                                                                                          LED作業灯を取付。暗い庫内が明るくなります。
                                                                                                          TOYOTA:ダイナ

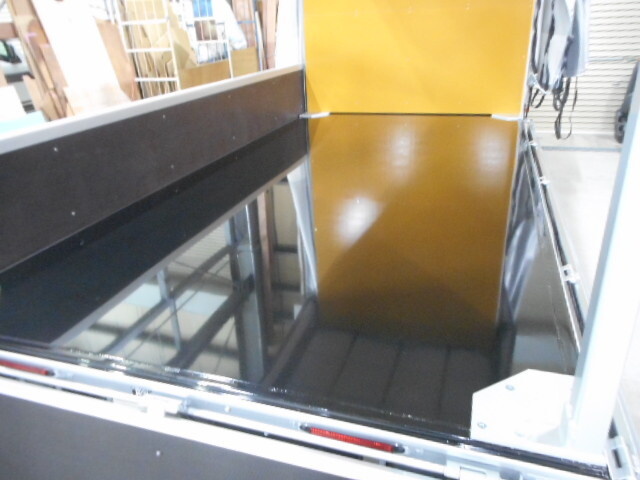

                                                                                                          フロアー鉄板張り。
                                                                                                          スチールボディの床面の凸凹をフラットにしました。
                                                                                                          TOYOTA:ダイナ

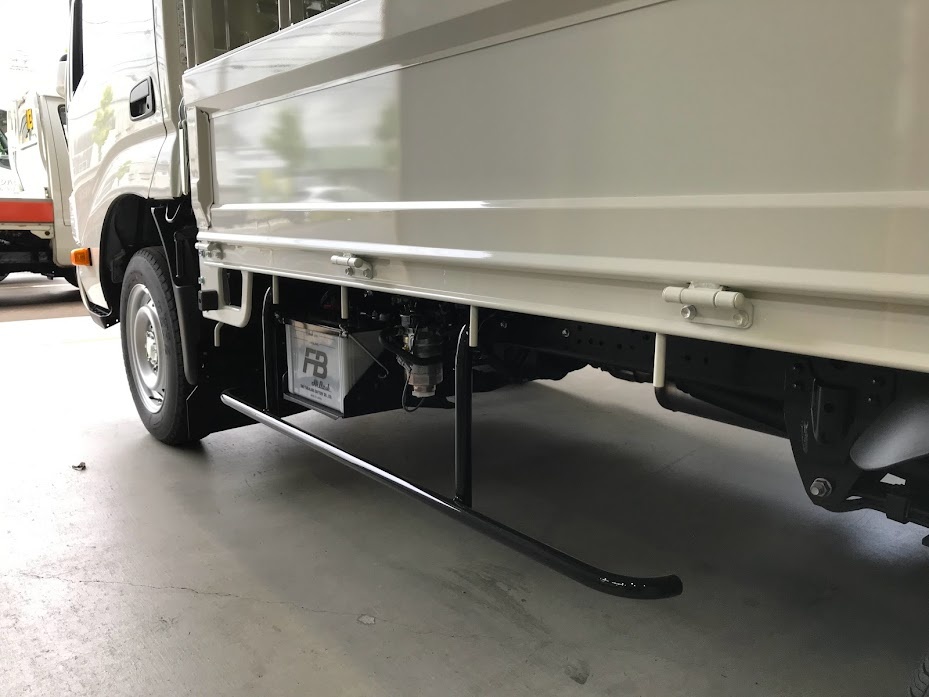

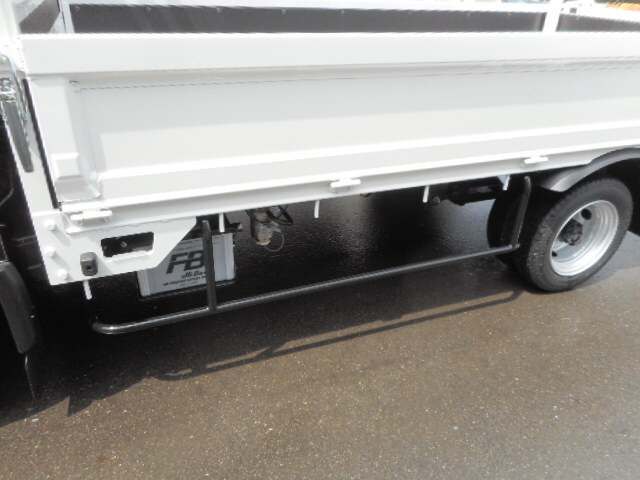

                                                                                                          巻き込み防止装置(サイドバンパー)。
                                                                                                          小型貨物車を普通貨物車で登録する時は必須の装置です。
                                                                                                          TOYOTA:タウンエース

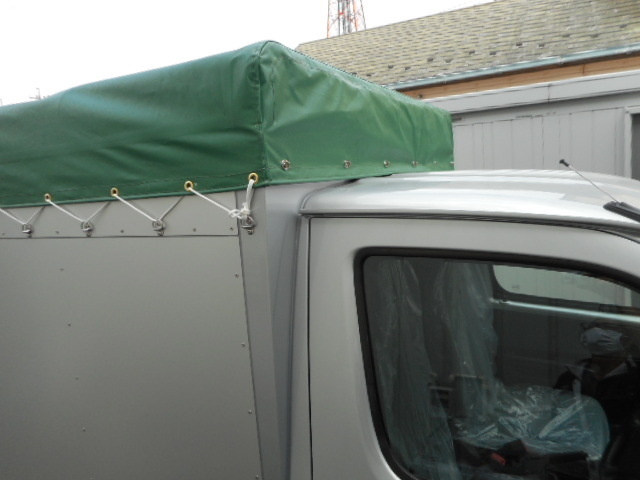

                                                                                                          雨の侵入を防ぐため、「水切りプレート」を作製。
                                                                                                          小型トラックや軽トラックなど、鳥居が無い車両にオススメです。

                                                                                                          オリジナル架装

                                                                                                          完全オーダーメイド。お客様だけのオリジナル架装も承ります。

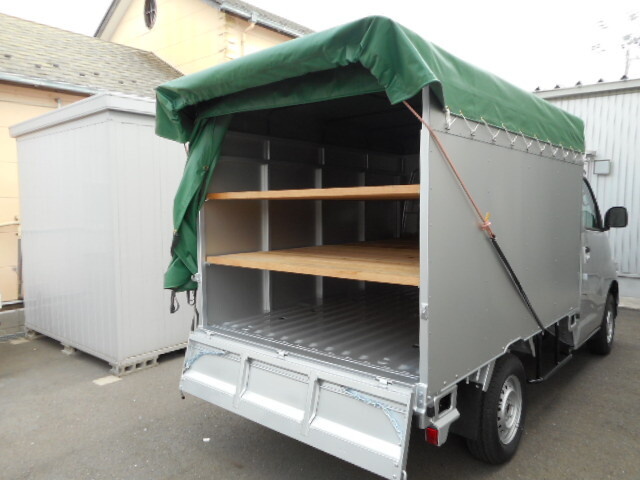

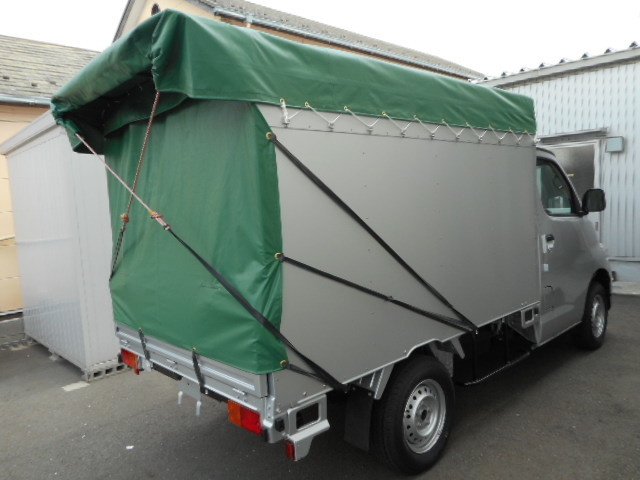

                                                                                                          アルミ側板 ルーフとリヤは幌

                                                                                                          TOYOTA:タウンエーストラック
                                                                                                          左右の側板をアルミ板で取付。走行中のバタつきがありません。
                                                                                                          ルーフにすっぽり、帽子の様に幌シートを被せました。前からの雨の侵入もシャットアウト。
                                                                                                          荷室内に棚板を設置。細かい荷物や製品・資材など整理整頓して収納。

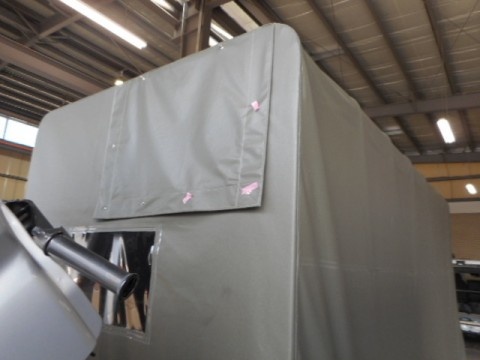

                                                                                                          ルーフ フロント開閉タイプ

                                                                                                          TOYOTA:ダイナ
                                                                                                          長物を積みたいお客様のご要望。前方の幌の一部にカバーを取付け。カバーをめくると幌が開いていて長物を飛び出して積載します。
                                                                                                          カバーはヒネリで閉じます。

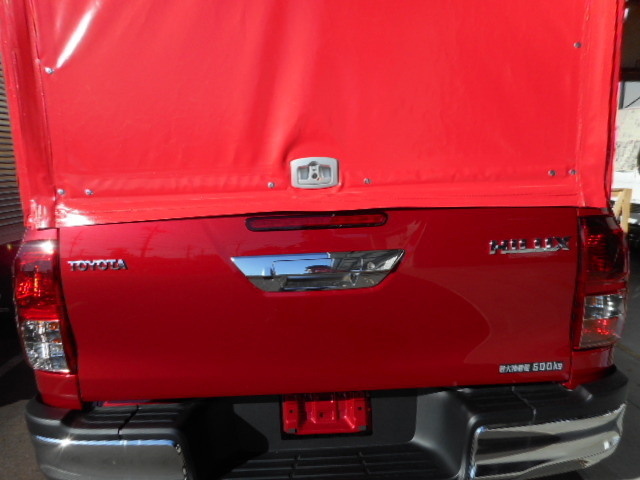

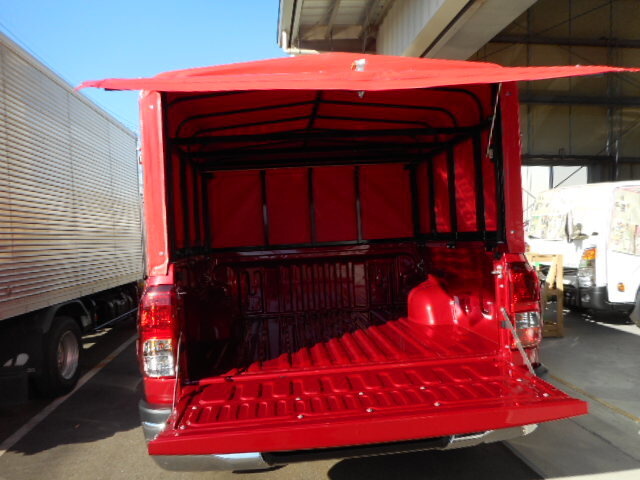

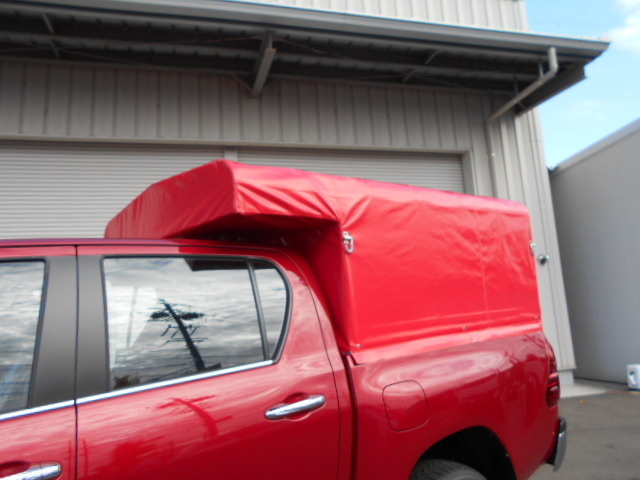

                                                                                                          ピックアップトラック用 オリジナル幌

                                                                                                          TOYOTA:ハイラックス
                                                                                                          ボディのカラーに合わせた幌シート。
                                                                                                          リヤの幌シートは金具を使用し、ワンタッチで開閉。
                                                                                                          ルーフの幌を開け、リヤのアオリを開くと大きな間口になります。
